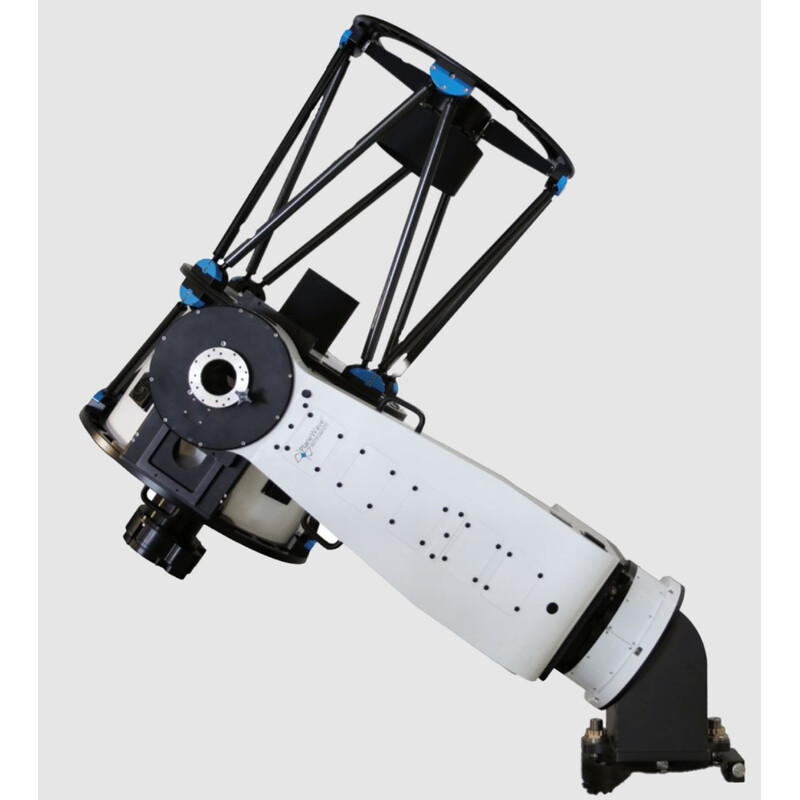

Zdjęcie może się różnić - zestaw bez klina paralaktycznego.
Konstrukcja optyczna CDK
Układ PlaneWave CDK to konstrukcja optyczna oparta na klasycznym układzie Cassegraina według Dall-Kirkhama.
Została opracowana z myślą o coraz większych chipach stosowanych w aparatach fotograficznych cyfrowych i CCD. W wielu innych układach optycznych z lustrem szybko widoczne są pozaosiowe aberracje, takie jak koma i/lub astygmatyzm; w wielu systemach dochodzi do tego jeszcze krzywizna pola obrazowego, która powoduje, że obrazy gwiazd oddalonych od osi optycznej stają się coraz bardziej rozmyte.
Pole obrazu jest wolne od komy i astygmatyzmu. Ponadto płaszczyzna pola obrazu jest całkowicie wyrównana i płaska w całym tym średnicy, dzięki czemu gwiazdy w płaszczyźnie ogniskowej są odwzorowywane z jednakową ostrością na całym polu.
Konstrukcja CDK stanowi idealne rozwiązanie powyższych problemów, oferując najlepszy stosunek ceny do jakości oraz umiarkowane terminy dostaw.
Składa się z:
- zwierciadła głównego o eliptycznym wygięciu
- zwierciadła wtórnego
- oraz dwu-soczewkowym korektorem pola
Wszystkie trzy elementy optyczne są idealnie dopasowane do siebie, aby uzyskać niesamowitą jakość obrazu. Jakość obrazu zależy w dużej mierze od warunków widoczności w miejscu ustawienia.

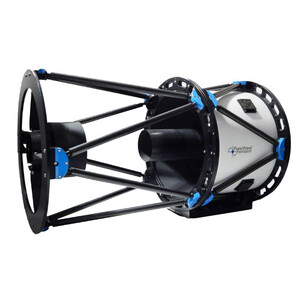

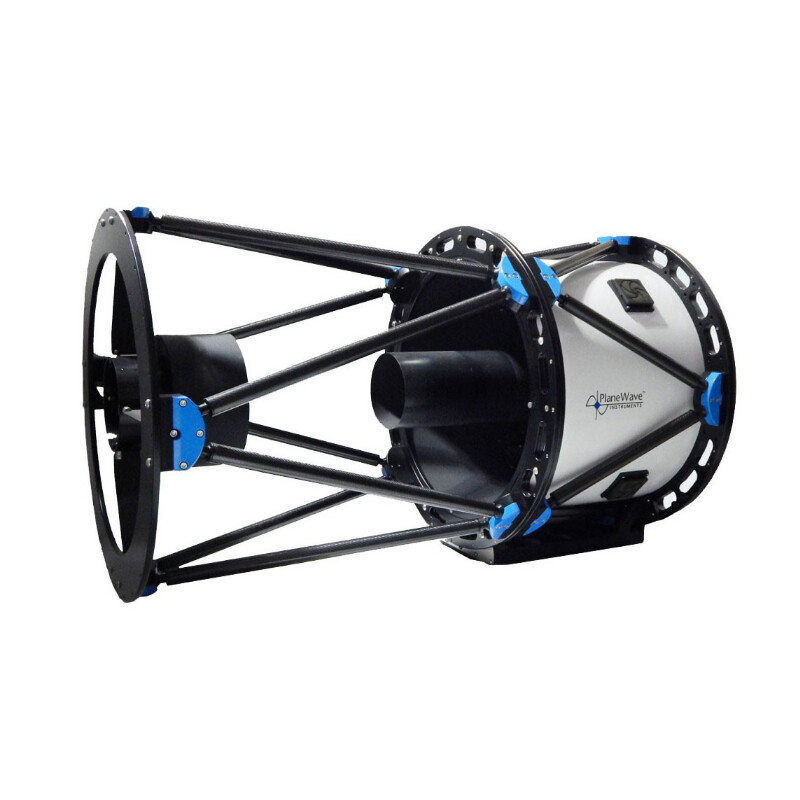

- CDK24 Astrograf zmodyfikowany według Dall-Kirkhama, otwór 610 mm i pole obrazowe 70 mm – absolutnie płaski, bez komy i astygmatyzmu
- 8" kompensowana temperaturowo szyjka jaskółcza, ogniskowa 3962 mm (f/6,5)
- przygotowany do podgrzewacza Delta T (manualny wyciąg okularowy Hedrick i zestaw EFA dostępne oddzielnie)
- Opakowanie wysyłkowe jest dodatkowo płatne
- Montaż L-600 z ładownością ponad 136 kg
- brak luzów, brak okresowych błędów ślimaka
- z wbudowanymi enkoderami o wysokiej rozdzielczości
- Niesamowita prędkość obrotu do 50 stopni na sekundę
- Przepust kablowy w montażu
- Opakowanie wysyłkowe jest dodatkowo płatne
Zastosowane szkło kwarcowe (Fused Silicia) jest syntetycznym szkłem amorficznym o najwyższej czystości i jednym z najbardziej przezroczystych dostępnych rodzajów szkła. Dzięki swojej czystości właściwości optyczne i termiczne szkła kwarcowego przewyższają inne rodzaje szkła. Jego przepuszczalność i jednorodność przewyższają właściwości krystalicznego kwarcu i pozwalają uniknąć problemów związanych z niestabilnością temperatury, które występują w przypadku krystalicznego szkła kwarcowego.
Fused Silica ma współczynnik rozszerzalności cieplnej sześciokrotnie niższy niż szkło borokrzemowe (Pyrex). Dzięki temu zachowuje swój kształt z bardzo dużą dokładnością podczas ochładzania. Zapewnia to stałą wydajność optyczną i niezmienny punkt ostrości przy zmianach temperatury.
