W skrócie:
- Astrograf z optyką z szkła kwarcowego
- Zmodyfikowany według Dall-Kirkhama z w pełni skorygowanym polem obrazowym
- Przygotowany do podgrzewacza Delta T (wyciąg okularowy Hedrick i zestaw EFA dostępne oddzielnie)
Konstrukcja optyczna CDK
Układ PlaneWave CDK to konstrukcja optyczna oparta na klasycznym układzie Cassegraina według Dall-Kirkhama.
Została opracowana z myślą o coraz większych chipach stosowanych w aparatach fotograficznych cyfrowych i CCD. W wielu innych układach optycznych z lustrem szybko widoczne są pozaosiowe aberracje, takie jak koma i/lub astygmatyzm; w wielu systemach dochodzi do tego jeszcze krzywizna pola obrazowego, która powoduje, że obrazy gwiazd oddalonych od osi optycznej stają się coraz bardziej rozmyte.
Pole obrazu jest wolne od komy i astygmatyzmu. Ponadto płaszczyzna pola obrazu jest całkowicie wyrównana i płaska w całym tym średnicy, dzięki czemu gwiazdy w płaszczyźnie ogniskowej są odwzorowywane z jednakową ostrością na całym polu.
Konstrukcja CDK stanowi idealne rozwiązanie powyższych problemów, oferując najlepszy stosunek ceny do jakości oraz umiarkowane terminy dostaw.
Składa się z:
- zwierciadła głównego o eliptycznym wygięciu
- zwierciadła wtórnego
- oraz dwu-soczewkowym korektorem pola
Wszystkie trzy elementy optyczne są idealnie dopasowane do siebie, aby uzyskać niesamowitą jakość obrazu. Jakość obrazu zależy w dużej mierze od warunków widoczności w miejscu ustawienia.
Zastosowane szkło kwarcowe (Fused Silicia) jest syntetycznym szkłem amorficznym o najwyższej czystości i jednym z najbardziej przezroczystych dostępnych rodzajów szkła. Dzięki swojej czystości właściwości optyczne i termiczne szkła kwarcowego przewyższają inne rodzaje szkła. Jego przepuszczalność i jednorodność przewyższają właściwości krystalicznego kwarcu i pozwalają uniknąć problemów związanych z niestabilnością temperatury, które występują w przypadku krystalicznego szkła kwarcowego.
Fused Silica ma współczynnik rozszerzalności cieplnej sześciokrotnie niższy niż szkło borokrzemowe (Pyrex). Dzięki temu zachowuje swój kształt z bardzo dużą dokładnością podczas ochładzania. Zapewnia to stałą wydajność optyczną i niezmienny punkt ostrości przy zmianach temperatury.

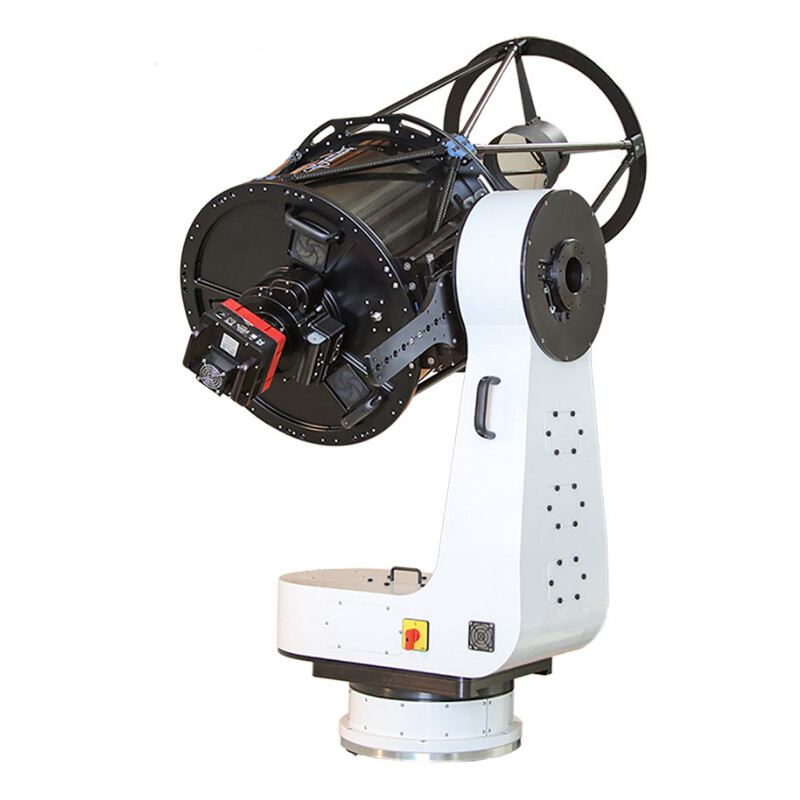

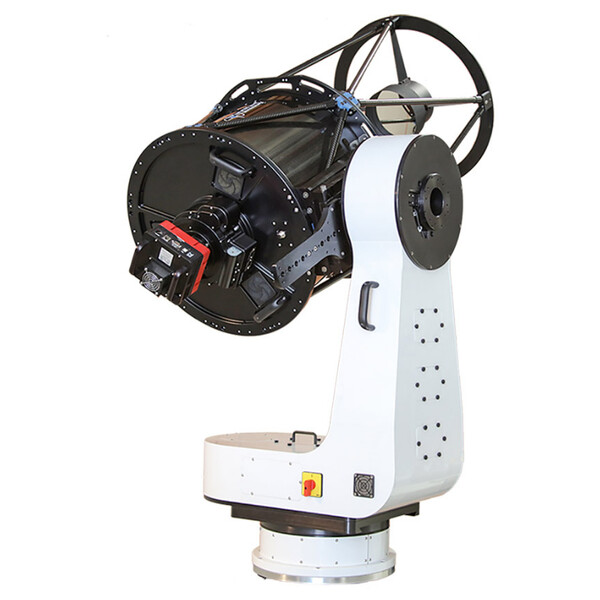

Montaże z napędem bezpośrednim serii L
Seria L łączy w sobie wszechstronność, prostotę i przystępną cenę, pakując sprawdzoną technologię, taką jak CDK700 i 1-metrowy teleskop PW 1000 używany na uniwersytetach na całym świecie, w kompaktowy, samodzielny montaż.
- L-350 o udźwigu ponad 45 kg jest idealny dla CDK14 i CDK12.5.
- L-500 o udźwigu ponad 90 kg jest idealny dla CDK17 i CDK20.
- L-600 o udźwigu do 136 kg jest idealny dla CDK24.
Montaż jest wyposażony w napędy bezpośrednie i precyzyjne enkodery. Oprogramowanie jest w pełni kompatybilne z ASCOM i umożliwia precyzyjne pozycjonowanie oraz śledzenie satelitów.
W konfiguracji alt / azymutalnej jest znacznie bardziej kompaktowy niż montaż równikowy. Dzięki temu promień ruchu większego teleskopu może być znacznie mniejszy. Oznacza to, że duże instrumenty można pomieścić w małych konstrukcjach ochronnych, oszczędzając dużo pieniędzy na kopule lub budynku. W przeciwieństwie do montaży równikowych, nie ma tu przerzucania południków ani dużych, wystających przeciwwag. Tryb alt/az jest bardziej intuicyjny w użyciu i nie ma potrzeby poziomowania.
Zakres dostawy:

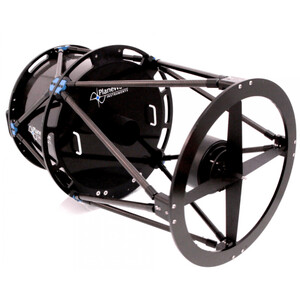

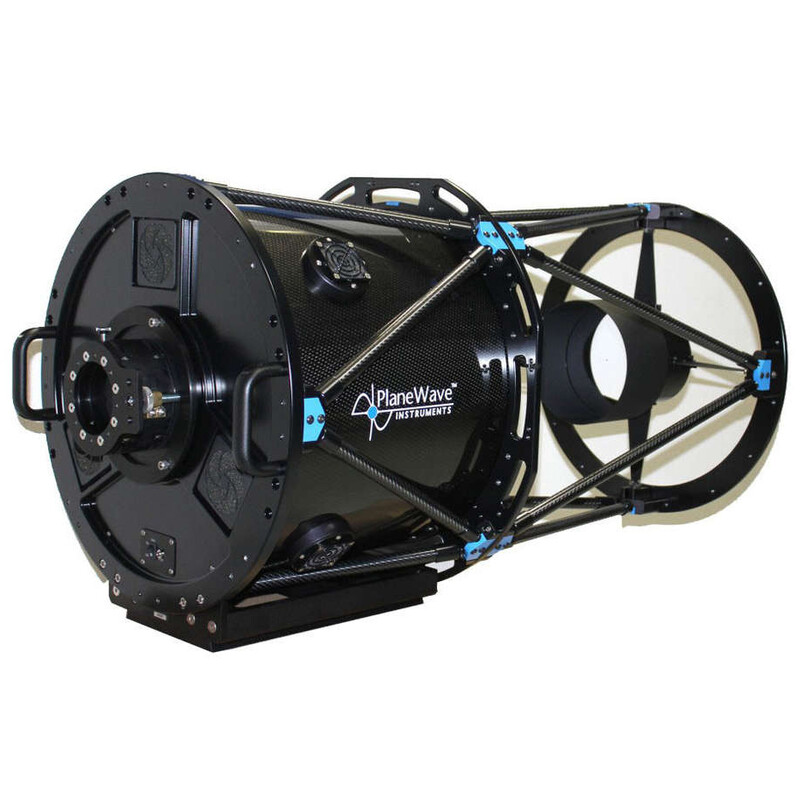

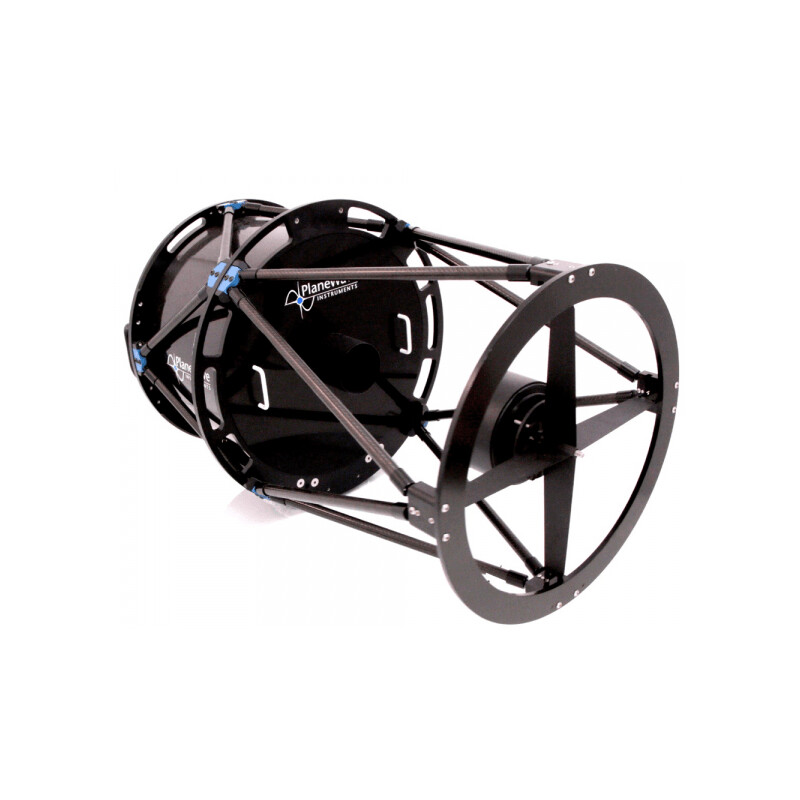

CDK 20
- Wbudowane elementy grzewcze zapobiegające kondensacji – elementy grzewcze na zwierciadle głównym i wtórnym wymagają osobno dostępnego kontrolera Delta-T do teleskopów Planewave z wbudowanym okablowaniem do ogrzewania
- Osłona OTA – do ochrony lustra głównego i wnętrza tubusu optycznego
- Dysk flash – zawiera oprogramowanie i instrukcje dotyczące kolimacji i odległości między zwierciadłem głównym a zwierciadłem wtórnym
- Zestaw narzędzi – standardowy klucz imbusowy (tylko dla zamówień z Europy)
- Miękka osłona lustra wtórnego
- Adapter 12 V AC

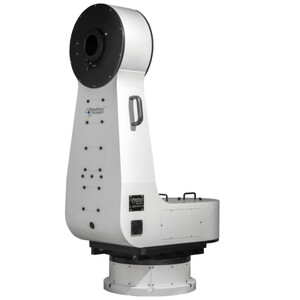

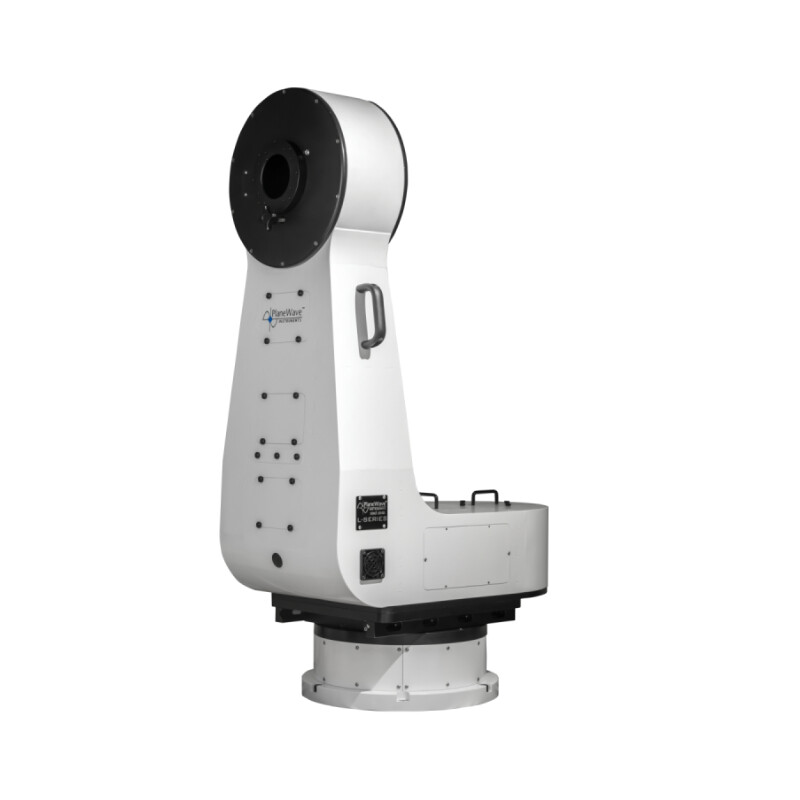

L-500
- Sześć śrub z łbem gniazdowym 3/8-16 x ¼" do przykręcenia montażu do kolumny lub klina paralaktycznego
- Sześć podkładek 3/8-16 x ¼"
- Jeden sworzeń z przedłużką do osi RA do ustawienia biegunów za pomocą klina paralaktycznego
- Planewave-Saddle zacisk jaskółczy ogon - dostarczany standardowo z montażem L-500 lub L-600 do mocowania OTA CDK17, CDK20 lub CDK24.
- Kabel USB o długości 16' (4,8 m) – do podłączenia montażu do komputera sterującego obserwatorium
- Przewód zasilający 120 V AC – do zasilania montażu
- Standardowy zestaw kluczy – do dokręcania śrub w montażu
- Dysk flash – zawiera oprogramowanie PWI4 do sterowania montażem oraz instrukcję instalacji
