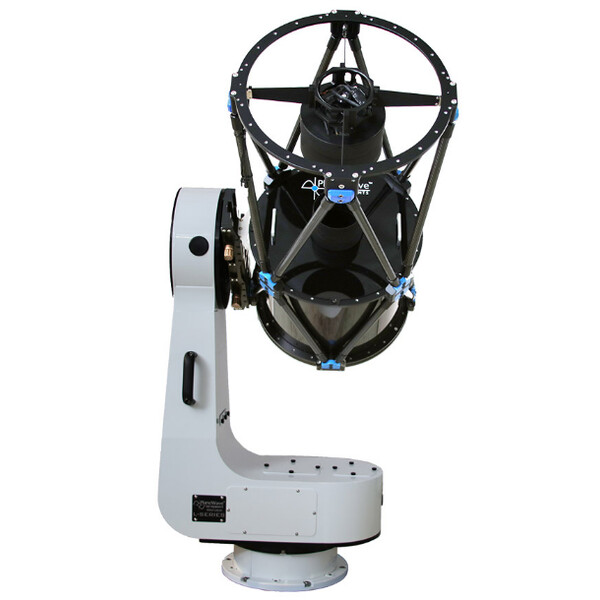

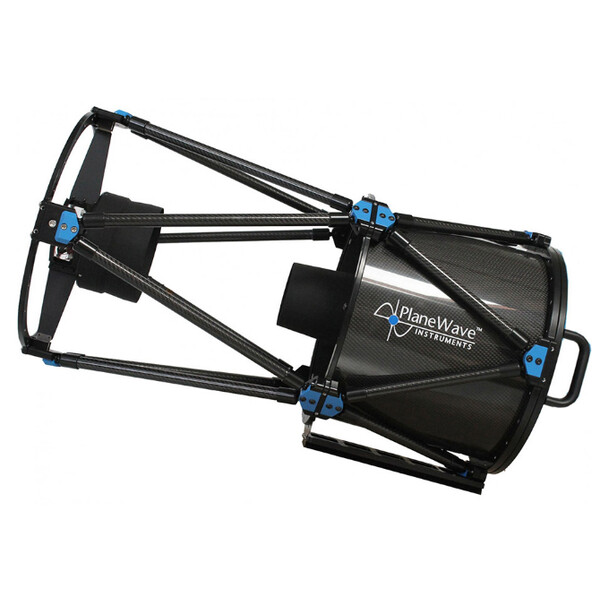

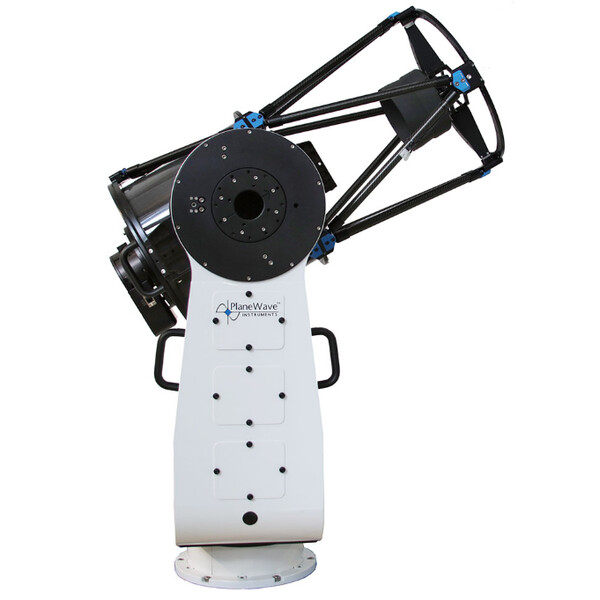

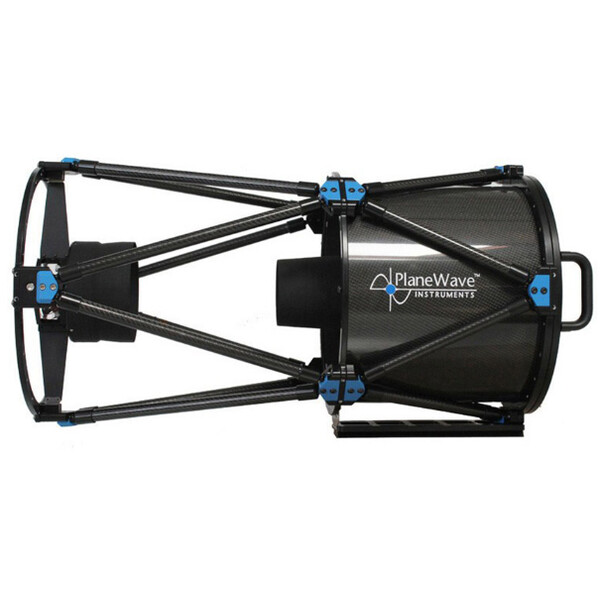

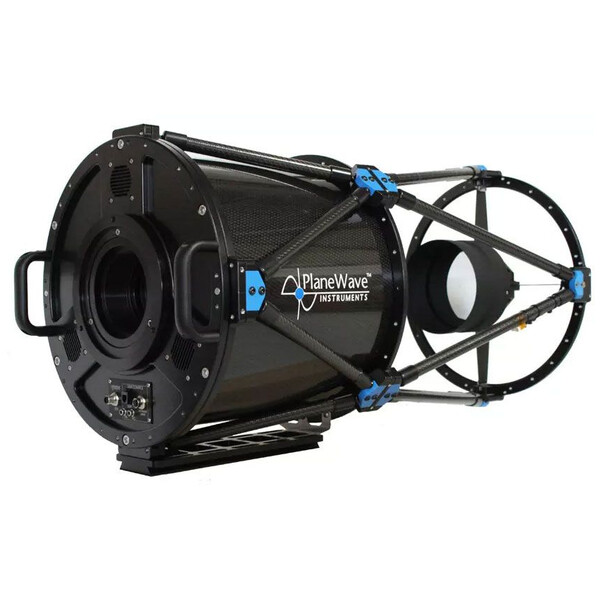

PlaneWave CDK14 Astrograf f/7,2: Model CDK 14" firmy Planewave to astrograf z optyką z szkła kwarcowego
- zmodyfikowany według Dall-Kirkhama, z w pełni skorygowanym polem obrazowym o średnicy 70 milimetrów
- 3-calową szynę pryzmatyczną
- wyciąg okularowy Hedrick i zestaw EFA dostępne oddzielnie, przygotowane do podgrzewacza Delta T
Konstrukcja optyczna CDK
Układ PlaneWave CDK to konstrukcja optyczna oparta na klasycznym układzie Cassegraina według Dall-Kirkhama.
Została opracowana z myślą o coraz większych chipach stosowanych w aparatach fotograficznych cyfrowych i CCD. W wielu innych układach optycznych z lustrem szybko widoczne są pozaosiowe aberracje, takie jak koma i/lub astygmatyzm; w wielu systemach dochodzi do tego jeszcze krzywizna pola obrazowego, która powoduje, że obrazy gwiazd oddalonych od osi optycznej stają się coraz bardziej rozmyte.
Pole obrazu jest wolne od komy i astygmatyzmu. Ponadto płaszczyzna pola obrazu jest całkowicie wyrównana i płaska w całym tym średnicy, dzięki czemu gwiazdy w płaszczyźnie ogniskowej są odwzorowywane z jednakową ostrością na całym polu.
Konstrukcja CDK stanowi idealne rozwiązanie powyższych problemów, oferując najlepszy stosunek ceny do jakości oraz umiarkowane terminy dostaw.
Składa się z:
- zwierciadła głównego o eliptycznym wygięciu
- zwierciadła wtórnego
- oraz dwu-soczewkowym korektorem pola
Wszystkie trzy elementy optyczne są idealnie dopasowane do siebie, aby uzyskać niesamowitą jakość obrazu. Jakość obrazu zależy w dużej mierze od warunków widoczności w miejscu ustawienia.
Zastosowane szkło kwarcowe (Fused Silicia) jest syntetycznym szkłem amorficznym o najwyższej czystości i jednym z najbardziej przezroczystych dostępnych rodzajów szkła. Dzięki swojej czystości właściwości optyczne i termiczne szkła kwarcowego przewyższają inne rodzaje szkła. Jego przepuszczalność i jednorodność przewyższają właściwości krystalicznego kwarcu i pozwalają uniknąć problemów związanych z niestabilnością temperatury, które występują w przypadku krystalicznego szkła kwarcowego.
Fused Silica ma współczynnik rozszerzalności cieplnej sześciokrotnie niższy niż szkło borokrzemowe (Pyrex). Dzięki temu zachowuje swój kształt z bardzo dużą dokładnością podczas ochładzania. Zapewnia to stałą wydajność optyczną i niezmienny punkt ostrości przy zmianach temperatury.

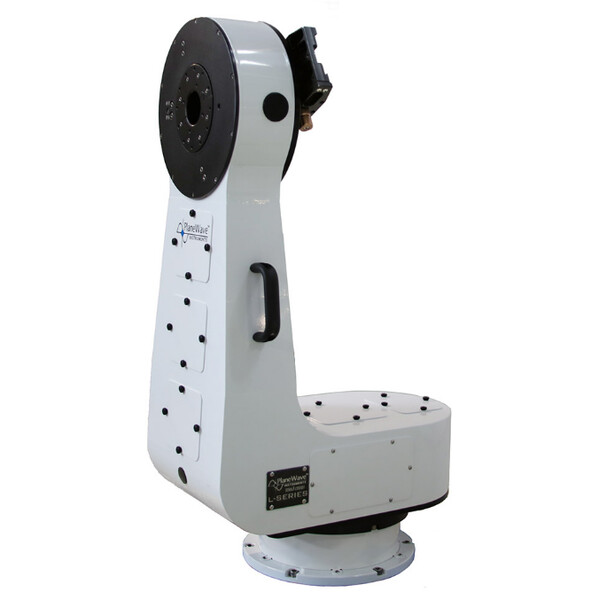

Montaże z napędem bezpośrednim serii L
Seria L łączy w sobie wszechstronność, prostotę i przystępną cenę, pakując sprawdzoną technologię, taką jak CDK700 i 1-metrowy teleskop PW 1000 używany na uniwersytetach na całym świecie, w kompaktowy, samodzielny montaż.
- L-350 o udźwigu ponad 45 kg jest idealny dla CDK14 i CDK12.5.
- L-500 o udźwigu ponad 90 kg jest idealny dla CDK17 i CDK20.
- L-600 o udźwigu do 136 kg jest idealny dla CDK24.
Montaż jest wyposażony w napędy bezpośrednie i precyzyjne enkodery. Oprogramowanie jest w pełni kompatybilne z ASCOM i umożliwia precyzyjne pozycjonowanie oraz śledzenie satelitów.
W konfiguracji alt / azymutalnej jest znacznie bardziej kompaktowy niż montaż równikowy. Dzięki temu promień ruchu większego teleskopu może być znacznie mniejszy. Oznacza to, że duże instrumenty można pomieścić w małych konstrukcjach ochronnych, oszczędzając dużo pieniędzy na kopule lub budynku. W przeciwieństwie do montaży równikowych, nie ma tu przerzucania południków ani dużych, wystających przeciwwag. Tryb alt/az jest bardziej intuicyjny w użyciu i nie ma potrzeby poziomowania.
- Silnik: 3-fazowe, osiowe silniki momentu obrotowego z napędem bezpośrednim dla azymutu i wysokości.
- Moment obrotowy silnika: około 20 ft-lbs ciągły; 50 ft-lbs szczytowy
- Enkoder: wbudowana tarcza 152 mm w osi azymutu i wysokości z enkoderem ze stali nierdzewnej. Odpowiada rozdzielczości około 0,069 sekundy łuku.
- System sterowania silnikiem: standardowe sterowanie silnikiem bezszczotkowym Parker i wbudowana elektronika
- Wymagania dotyczące zasilania: akceptuje 120 VAC. Dostarczany z regulowanym zasilaczem sieciowym 12VDC 15A
Zakres dostawy:
- Teleskop CDK 14
- Wbudowane elementy grzewcze zapobiegające kondensacji – elementy grzewcze na zwierciadle głównym i wtórnym wymagają osobno dostępnego kontrolera Delta-T do teleskopów Planewave z wbudowanym okablowaniem do ogrzewania.
- Osłona OTA – do ochrony lustra głównego i wnętrza tubusu optycznego
- Dysk flash – zawiera oprogramowanie i instrukcje dotyczące kolimacji i odległości między lustrem głównym a lustrem wtórnym
- Zestaw narzędzi – standardowe klucze imbusowe (tylko dla zamówień z Europy)
- Miękka osłona lustra wtórnego
- Adapter 12 V AC
- Montaż L-350
- Sześć śrub z łbem gimbalowym 3/8-16 x ¼" do przykręcenia montażu do kolumny lub klinów paralaktycznych
- Sześć podkładek 3/8-16 x ¼"
- Śruba mocująca z przedłużką do osi RA do ustawienia biegunów za pomocą klina paralaktycznego
- Zacisk jaskółczy EZ Saddle
- Zacisk "EZ Saddle" 3" typu jaskółczy ogon pasuje do szyn Losmandy D, takich jak CDK12.5 i CDK14. Zacisk należy do standardowego wyposażenia montażu L-350 i można go również zamontować na ramieniu zewnętrznym każdego montażu serii L, jeśli montaż ma obsługiwać dwa teleskopy.
- Kabel USB 16' (4,8 m) – do podłączenia montażu do komputera sterującego kopuły
- Przewód zasilający 120 V AC – do zasilania montażu
- Zestaw kluczy – do dokręcania śrub w montażu
- Dysk flash – zawiera oprogramowanie PWI4 do sterowania montażem oraz instrukcję instalacji
