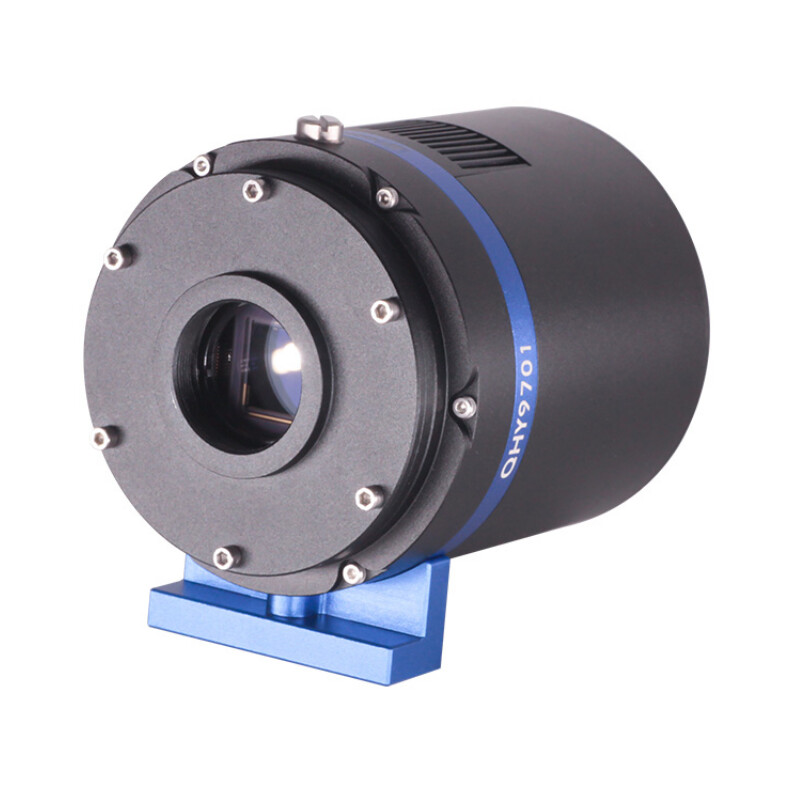

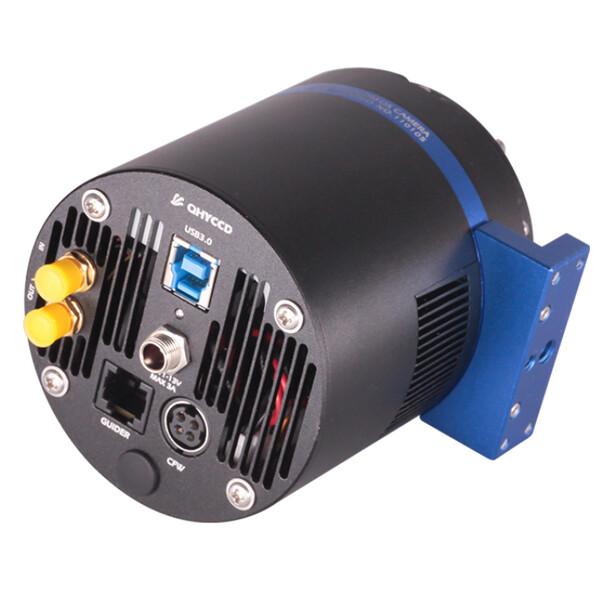

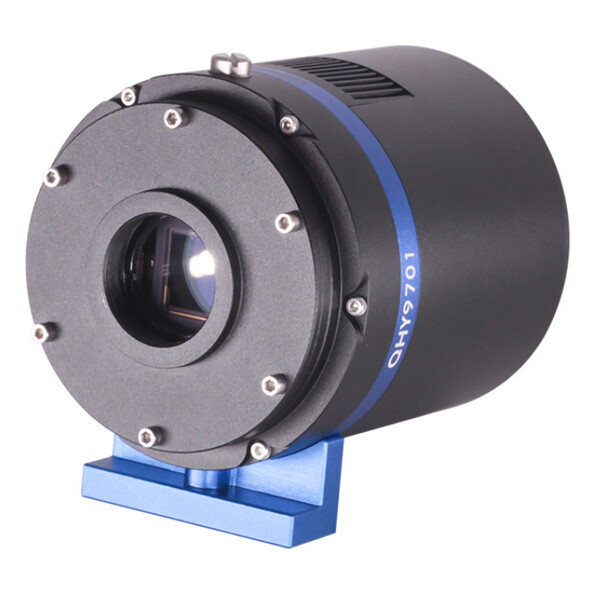

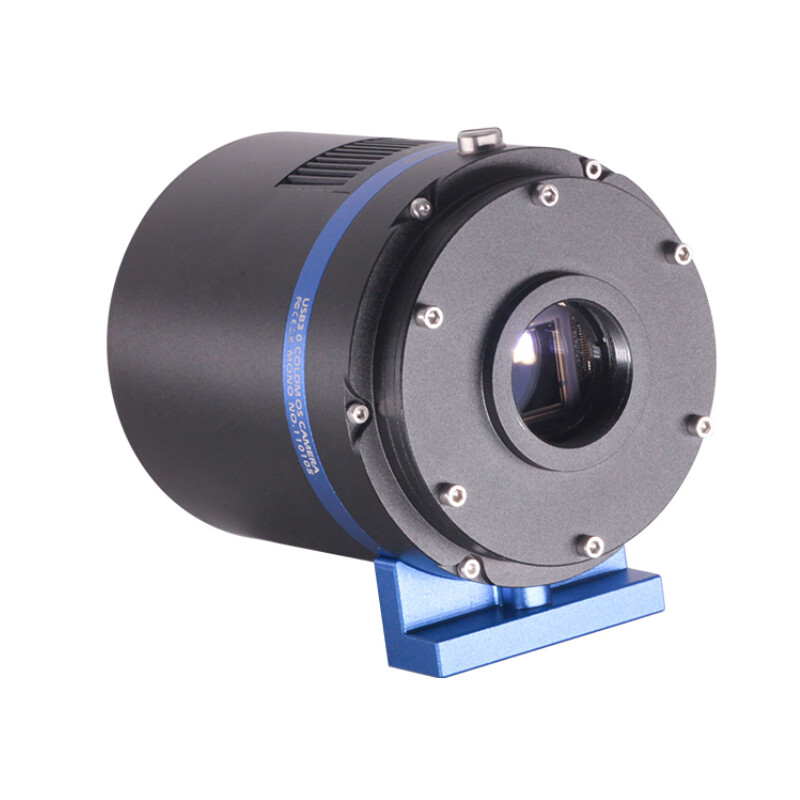

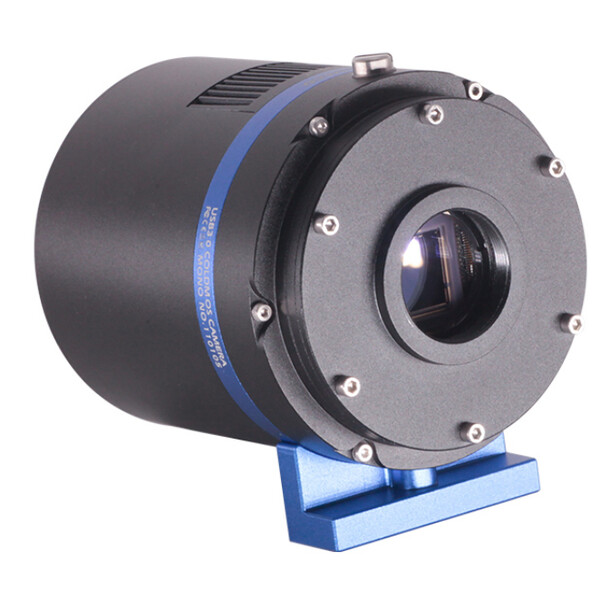

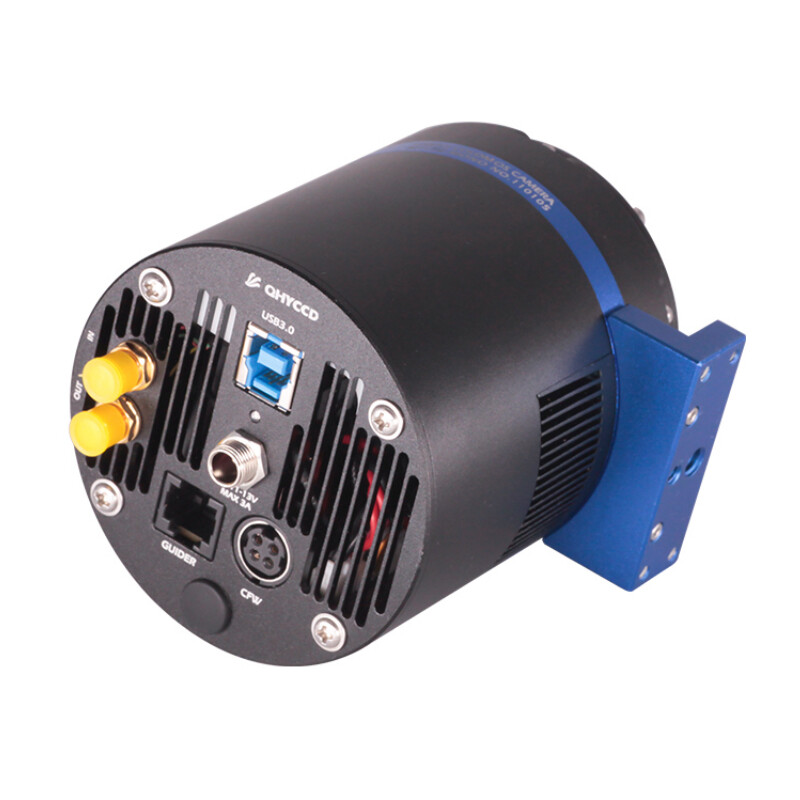

QHY9701 to chłodzona kamera naukowa CMOS z podświetlanym czujnikiem CMOS typu GSENSE9701. Czujnik CMOS ma bardzo szeroki zakres spektralny.
Dzięki takim właściwościom, jak duże Pixel, niezwykle szerokie spektrum i niski poziom szumów, nadaje się do wysokiej klasy mikroskopów, mikrooptyki, biofluorescencji i innych dziedzin badań naukowych.
Ma szczytową wydajność kwantową (QE) wynoszącą 89% przy 610 nm. Wysoka, szeroka czułość od NIR do UV sprawia, że QHY9701 jest idealną kamerą do systemów analizy spektralnej i obrazowania spektralnego. QHY9701 jest również idealną naukową kamerą CMOS do obrazowania fluorescencyjnego.
BSI, struktura CMOS z tylnym podświetleniem:
Jedną z zalet struktury CMOS z tylnym oświetleniem jest zwiększona czułość. W przypadku klasycznego sensora z tylnym oświetleniem, Photony wpadające do warstwy światłoczułej sensora muszą najpierw przejść przez metalowe okablowanie znajdujące się bezpośrednio nad warstwą światłoczułą. Struktura okablowania odbija część Photonów i zmniejsza wydajność czujnika.
W przypadku czujnika z tylnym oświetleniem, światło może przenikać przez warstwę światłoczułą od tyłu. W tym przypadku okablowanie wbudowane w czujnik znajduje się poniżej warstwy światłoczułej. W rezultacie więcej padających Photonów trafia w warstwę światłoczułą.
Stosunek Photonów do wygenerowanych elektronów jest określany jako wydajność kwantowa. Im wyższa wydajność kwantowa, tym skuteczniej czujnik przekształca fotony w elektrony i tym bardziej jest czuły.
