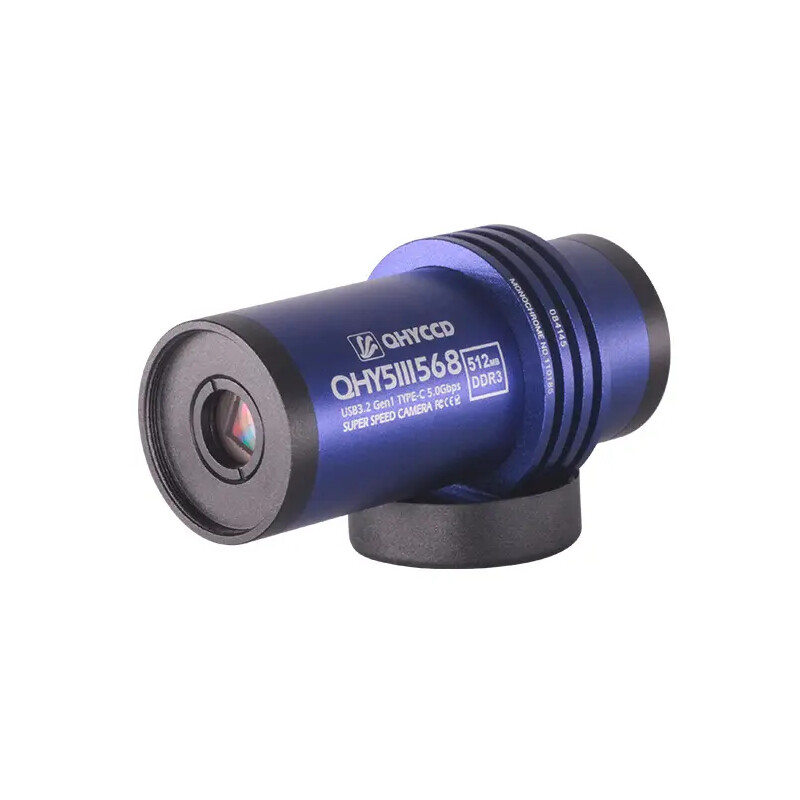

Aparat fotograficzny 5III568M/C firmy QHY to aparat do fotografii planet i prowadzenia najnowszej serii 5III V2. Dzięki technologii podświetlenia tylnego jest on wyjątkowo czuły. Wykorzystuje globalną migawkę i obsługuje prawdziwe binning sprzętowe. Osiąga bardzo wysoką prędkość 304 klatek na sekundę przy rozdzielczości bliskiej 1080p.

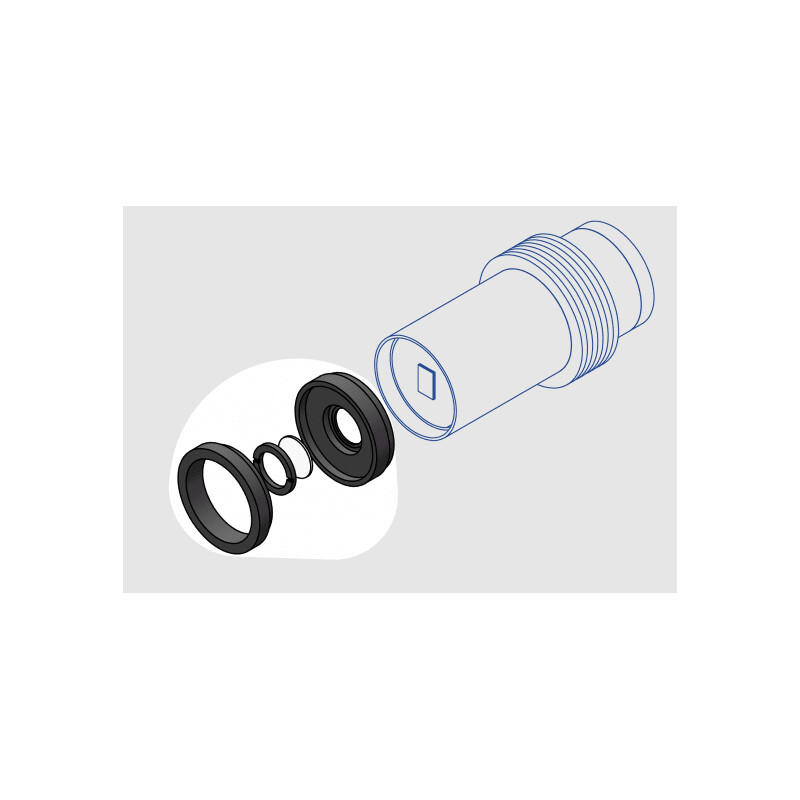

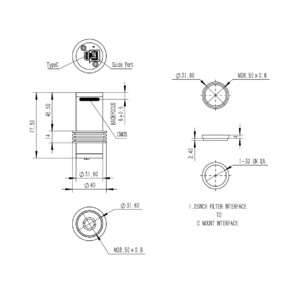

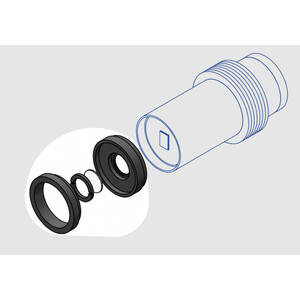

Aparat fotograficzny można łatwo podłączyć do manualnego wyciągu okularowego 1,25 cala.
BSI, struktura CMOS z tylnym podświetleniem:
Jedną z zalet struktury CMOS z tylnym oświetleniem jest zwiększona czułość. W przypadku klasycznego sensora z tylnym oświetleniem, Photony wpadające do warstwy światłoczułej sensora muszą najpierw przejść przez metalowe okablowanie znajdujące się bezpośrednio nad warstwą światłoczułą. Struktura okablowania odbija część Photonów i zmniejsza wydajność czujnika.
W przypadku czujnika z tylnym oświetleniem, światło może przenikać przez warstwę światłoczułą od tyłu. W tym przypadku okablowanie wbudowane w czujnik znajduje się poniżej warstwy światłoczułej. W rezultacie więcej padających Photonów trafia w warstwę światłoczułą.
Stosunek Photonów do wygenerowanych elektronów jest określany jako wydajność kwantowa. Im wyższa wydajność kwantowa, tym skuteczniej czujnik przekształca fotony w elektrony i tym bardziej jest czuły.
Migawka globalna:
W przeciwieństwie do technologii rolling shutter stosowanej w większości aparatów fotograficznych CMOS, migawka globalna gwarantuje, że czas naświetlania jest jednolity dla całego obszaru obrazu, tj. zaczyna się i kończy dokładnie w tym samym momencie. Ta migawka kamery jest idealna do zastosowań wymagających wysokiej precyzji. W przypadku obiektów poruszających się z dużą prędkością i ruchów atmosferycznych, migawka globalna może generować niezakłócone obrazy i zapewniać wysoką jakość obrazu.
Sprzętowy binning:
W przeciwieństwie do większości aparatów fotograficznych CMOS, kamera obsługuje binning w domenie ładunku (FD binning), prawdziwy sprzętowy binning pikseli, taki jak w kamerach CCD.
W przeszłości tylko czujniki CCD były zdolne do binningu sprzętowego. Większość aparatów fotograficznych CMOS korzystała z binningu cyfrowego, który opiera się na algorytmach binningu. Wadą tej metody binningu (na przykładzie binningu 2*2) jest to, że chociaż sygnał jest wzmacniany czterokrotnie, dodawana jest dwukrotnie większa ilość szumu, co prowadzi jedynie do podwojenia stosunku sygnału do szumu. Z kolei w przypadku binningu sprzętowego nie są wzmacniane żadne dodatkowe szumy, co prowadzi do czterokrotnej poprawy stosunku sygnału do szumu. Ponadto częstotliwość odświeżania obrazu może zostać znacznie zwiększona, nawet jeśli funkcja ROI nie jest aktywna. (ROI = region zainteresowania)
ROI framerate
- 1920X1080: @8Bit 115.6fps, @16Bit 62.1fps
- 800X600: @8Bit 187.2fps, @16Bit 100.5fps
- 480X480: @8Bit 221.2fps, @16Bit 118.5fps
- 1236X1032: @8Bit 304fps, @16Bit 152fps
- 800X600: @8Bit 439.6fps, @16Bit 221.9fps
- 480X480: @8Bit 519.6fps @16Bit 262.8fps
512MB DDR3:
Wewnętrzny bufor obrazu 512MB DDR3 skutecznie zmniejsza nacisk na transfer komputera. Jest to bardzo pomocne w fotografii planetarnej, gdzie duże ilości danych często muszą być zapisywane w krótkim czasie. Niektóre z dostępnych obecnie na rynku aparatów fotograficznych do astrofotografii głębokiego nieba często mają tylko 256 MB. Jest to prawdziwe wąskie gardło i źródło błędów obrazu.

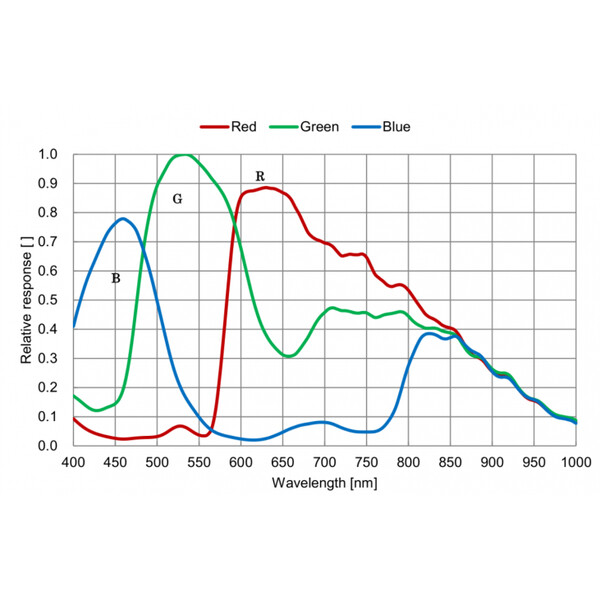

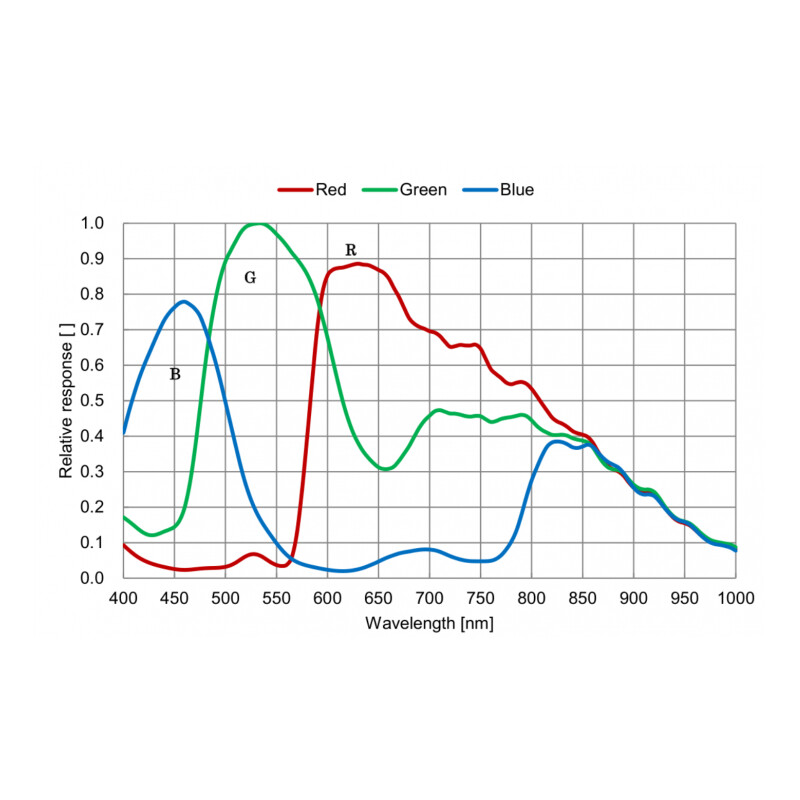

Kolor czy mono? Kamery monochromatyczne mają przewagę nad kamerami kolorowymi w postaci wyższej czułości i rozdzielczości. Jednakże, wymagają większego wysiłku do uzyskania obrazu w kolorze. Potrzebujesz do tego również filtrów kolorowych i koła filtrowego.
