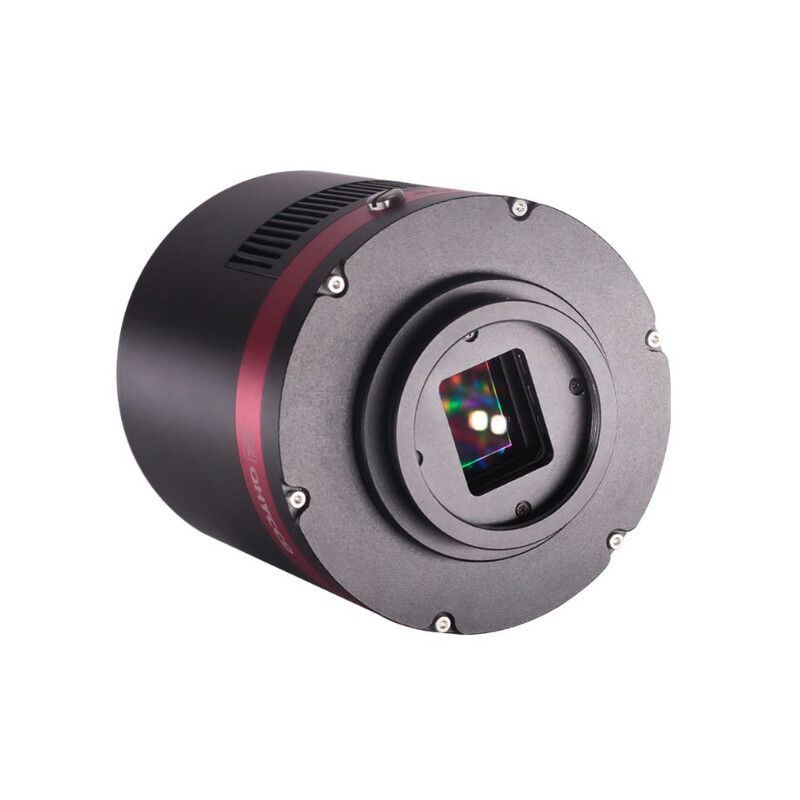

QHY294Pro to aparat fotograficzny 4/3 cala wyposażony w monochromatyczny sensor Sony Back Side Illuminated IMX 492. Aparat fotograficzny z serii QHY294 Pro może blokować i odblokowywać binning na chipie, aby umożliwić dwa tryby odczytu:
- Tryb 0: 11,7 megapikseli (4 164 x 2 796 pikseli) przy rozmiarze piksela 4,63 µm z 14-bitową głębią danych
- Tryb 1: 46,8 megapikseli przy rozmiarze piksela 2 315 µm z 12-bitową głębią danych.
Układ IMX492 ma 46,8 mln pikseli o rozmiarze 2,315 µm, które są rozmieszczone przez Sony w układzie 2×2 na chipie w celu uzyskania 11,7 mln pikseli o rozmiarze 4,63 µm. Ten podział na chipie można włączyć lub wyłączyć, aby uzyskać dwa tryby opisane powyżej.
Liczba klatek na sekundę (standardowy tryb 11,6 megapikseli)
- Pełna rozdzielczość: 16,5 klatek na sekundę przy 14 bitach
- ROI: 2160 linii 21 klatek na sekundę, 1080 linii 41 klatek na sekundę, 960 linii 46 klatek na sekundę, 768 linii 56 klatek na sekundę, 480 linii 87 klatek na sekundę, 240 linii 156 klatek na sekundę, 100 linii 290 klatek na sekundę
Częstotliwość klatek (tryb 47 megapikseli): 8340*5644 4 klatki na sekundę przy 14 bitach i 8 bitach
BSI, struktura CMOS z tylnym podświetleniem:
Jedną z zalet struktury CMOS z tylnym oświetleniem jest zwiększona czułość. W przypadku klasycznego sensora z tylnym oświetleniem, Photony wpadające do warstwy światłoczułej sensora muszą najpierw przejść przez metalowe okablowanie znajdujące się bezpośrednio nad warstwą światłoczułą. Struktura okablowania odbija część Photonów i zmniejsza wydajność czujnika.
W przypadku czujnika z tylnym oświetleniem, światło może przenikać przez warstwę światłoczułą od tyłu. W tym przypadku okablowanie wbudowane w czujnik znajduje się poniżej warstwy światłoczułej. W rezultacie więcej padających Photonów trafia w warstwę światłoczułą.
Stosunek Photonów do wygenerowanych elektronów jest określany jako wydajność kwantowa. Im wyższa wydajność kwantowa, tym skuteczniej czujnik przekształca fotony w elektrony i tym bardziej jest czuły.

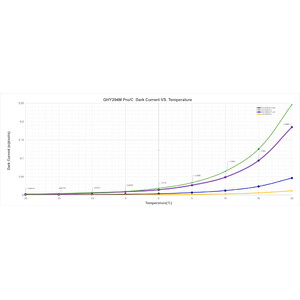

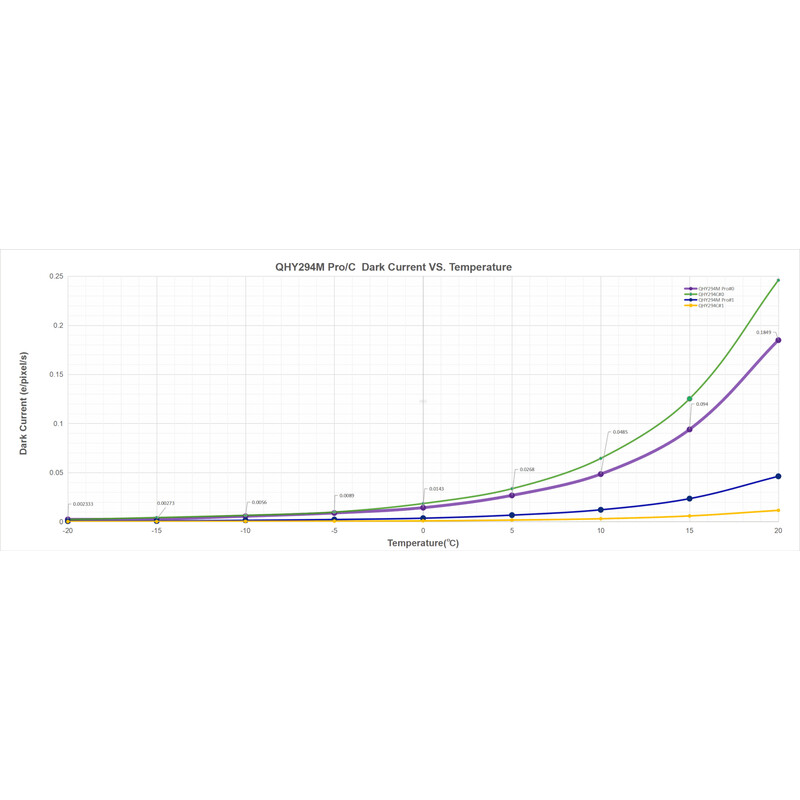

Chłodzenie i kontrola przeciw roszeniu: Oprócz dwustopniowego chłodzenia QHY, aparat fotograficzny wykorzystuje zastrzeżoną technologię QHY do kontroli szumów prądu ciemnego. Okno optyczne ma wbudowaną grzałkę punktu rosy, a komora czujnika jest chroniona przed wewnętrzną kondensacją wilgoci.
Sealing Technology, uszczelnienie korpusu kamery: QHY ma ponad 20 lat doświadczenia w projektowaniu chłodzonych aparatów fotograficznych i opracowało rozwiązania do kontroli uszczelnienia. Sam czujnik jest utrzymywany w suchości za pomocą żelu silikonowego wewnątrz komory czujnika.
Monochromatyczny czy kolorowy?
Monochromatyczny:
- Odpowiedni do zaawansowanych technik (LRGB, obrazowanie wąskopasmowe)
- Dodatkowe zastosowania (spektrometria, fotometria)
Kolorowe:
- Wygodny do obrazowania RGB
- Brak konieczności zakupu drogich filtrów lub kół filtrowych
Oba typy kamer są w stanie tworzyć wspaniałe obrazy astro. Możemy jedynie doradzić wybór typu kamery, który najlepiej odpowiada Państwa potrzebom!
