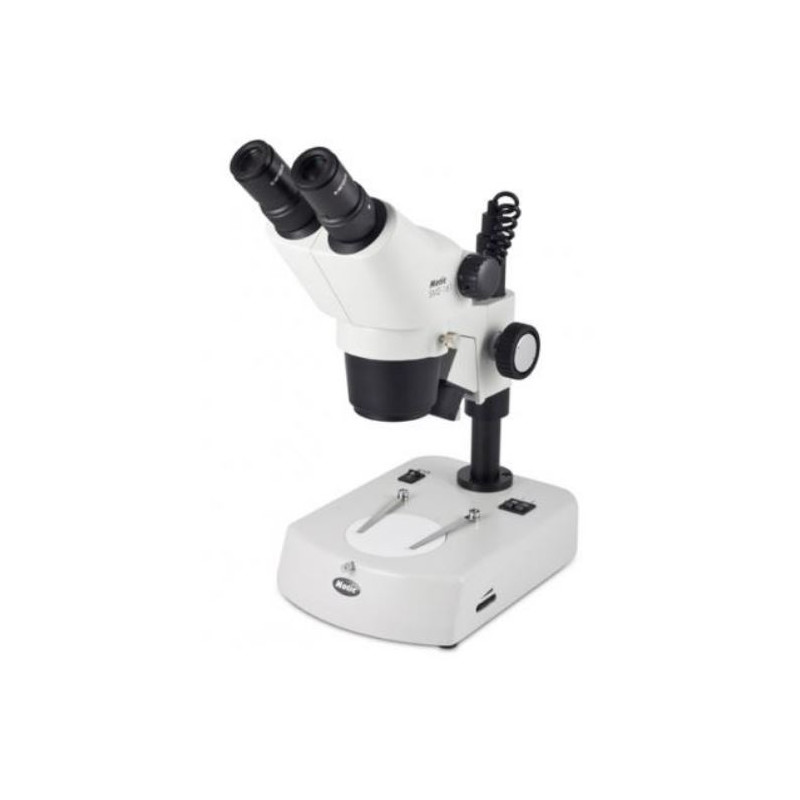

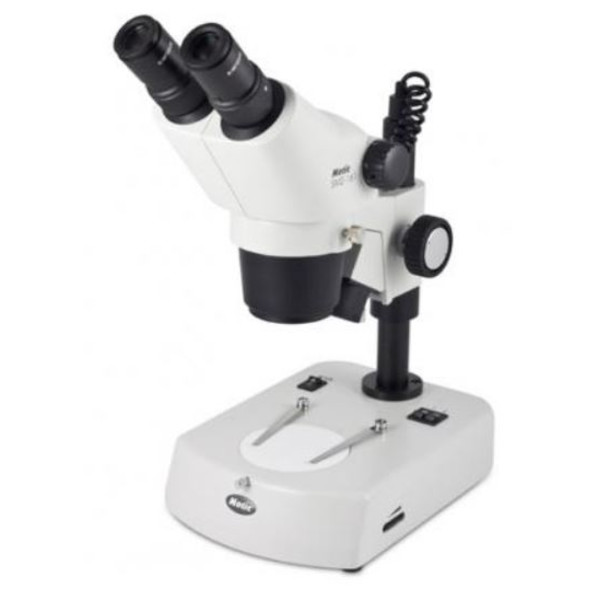

SMZ-161
Nowy mikroskop stereozoom SMZ-161 firmy Motic uzupełnia popularną i cieszącą się powodzeniem rodzinę mikroskopów stereo SMZ o nowe materiały oraz nową, ulepszoną opcję oświetlenia LED. Przekonująca wydajność optyczna, niewielkie wymiary i solidna mechanika sprawiają, że SMZ-161 jest idealnym mikroskopem stereo do nauczania w szkołach średnich i na uniwersytetach. System optyczny Greenough zapewnia wyraźny i pozbawiony zniekształceń obraz oraz ulepszony zakres zoomu 6:1. Parfokalność jest zapewniona w całym zakresie powiększenia, a mechanizm zatrzymania z zatrzaskiem, wbudowany w płynny zoom, umożliwia precyzyjne odtwarzanie powiększeń. Zwiększona odległość robocza 110 mm w standardowej konfiguracji zapewnia wystarczającą przestrzeń do obsługi próbek, oferując przekonujący trójwymiarowy obraz w pozycji pionowej.
Zakres zoomu
Dzięki modelowi SMZ-161 przejście od ogólnego widoku próbki do najmniejszych szczegółów jest teraz łatwe i wygodne. Obrót pokrętła zoomu zapewnia dostęp do całego zakresu powiększenia. Współczynnik powiększenia 6:1 zapewnia standardowy zakres powiększenia 7,5X-45X. Dzięki wyposażeniu w system perfokalny nie ma potrzeby ponownej regulacji ostrości podczas powiększania. Aby rozszerzyć zakres powiększenia modelu, dostępny jest kompletny wybór soczewek dodatkowych i okularów, które zwiększają całkowity zakres powiększenia modelu SMZ-161 od 2,25X do 180X.
Soczewki dodatkowe
Standardowe wyposażenie modelu SMZ-161 ma odległość roboczą 110 mm, co zapewnia dużo miejsca do pracy z próbkami. Maksymalna średnica pola widzenia (przy najniższym położeniu zoomu i standardowych okularach 10X/20) wynosi 26,7 mm. Wyższe powiększenia można uzyskać za pomocą następujących dodatkowych obiektywów (warunki ESD):
Powiększenie A.A. (mm) Maks. średnica pola widzenia (okulary 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
Szerszy przegląd próbki można uzyskać za pomocą następujących obiektywów dodatkowych:
Powiększenie A.A. (mm) Maks. średnica pola widzenia (okular 10x20)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
okulary
Standardowe okulary szerokokątne WF10X/20 mm modelu SMZ-161 z dużą odległością źrenicy wyjściowej zapewniają osobom noszącym okulary dostęp do całego pola widzenia. W obu okularach można regulować dioptrie w zakresie +/- 5 dpt, a standardowe nakładki gumowe minimalizują rozpraszanie światła i zwiększają komfort oglądania. Odległość między oczami można regulować w zakresie 50–75 mm. Oprócz standardowych okularów WF10X/20 seria SMZ-161 posiada również alternatywne okulary. Do celów pomiarowych dostępnych jest szereg płytek siatkowych.
Obraz 3D
Dzięki kompaktowym wymiarom i solidnej mechanice, model SMZ-161 firmy Motic jest idealny do wszelkiego rodzaju zastosowań edukacyjnych. Dzięki systemowi optycznemu Greenough z oddzielnymi ścieżkami promieni, model SMZ-161 zapewnia obraz 3D bez zniekształceń. Dalsza poprawa jakości obrazu
poprzez wielokrotne powłoki antyrefleksyjne zapewnia kontrastowe obrazy z redukcją wewnętrznych odbić.
Odległość robocza
W standardowej konfiguracji SMZ-161 oferuje dużą odległość roboczą wynoszącą 110 mm, którą można łatwo zwiększyć do 301 mm (za pomocą dodatkowej soczewki nasadkowej 0,3X). Aby uzyskać pożądane powiększenie całkowite, można zastosować powiększenia obiektywu mniejsze niż 1X dzięki zastosowaniu
wyższych powiększeń okularów (do 20X).
Pakiety standardowe
Tubusy SMZ-161 są dostępne w wersji binokularowej lub trinokularowej, każda z kątem widzenia 45°, okularami WF10X/20 i wbudowanym obiektywem 1X. Do specjalnych konstrukcji eksperymentalnych lub zastosowań testowych OEM dostępny jest również kompaktowy tubus binokularowy z kątem widzenia 60°. Obróbka antygrzybicza wszystkich elementów optycznych umożliwia stosowanie SMZ-161 w wilgotnym otoczeniu.
Konfiguracja Modular
Oprócz standardowych pakietów system SMZ-161 oferuje również modułowe komponenty do indywidualnej konfiguracji w zależności od wymagań wyposażenia stanowiska pracy. Przemysłowe statywy z ramieniem obrotowym do dużych próbek mogą zastąpić proste statywy z oświetleniem górnym i przechodzącym, aby znacznie poprawić mobilność użytkownika. Wszystkie te statywy wymagają oddzielnego systemu oświetlenia dostosowanego do wymagań próbek.
oświetlenie
Oświetlenie jest kluczowym czynnikiem dla prawidłowego odwzorowania obrazu podczas korzystania ze stereomikroskopu. Motic oferuje szeroką gamę opcji oświetlenia, które można łączyć z optyką SMZ-161. Specjalnie do żywych próbek biologicznych firma Motic zaleca oświetlenie LED ze względu na znikome wydzielanie ciepła i minimalny wpływ na żywe preparaty. Mocniejsze rozwiązanie zapewnia źródło światła zimnego MLC-150 firmy Motic. Oferujemy szereg światłowodów zapewniających elastyczne oświetlenie.
Ogólna specyfikacja
• System optyczny według Greenough
• Optyka achromatyczna z powłoką przeciwgrzybiczą
• Szerokokątny tubus obserwacyjny binokularny/trinokularny 45º
(podział wiązki 0:100 lewa tuba/tuba trinokularowa w pozycji fotograficznej)
• Okular szerokokątny dla osób noszących okulary, WF 10X/20
z regulacją dioptrii na obu tubusach +/- 5 dpt
• Odległość między oczami 50–75 mm
• Zoom 6:1; 5 stopni zatrzymania
• Standardowe powiększenie 7,5X-45X
• Odległość robocza 110 mm
SMZ-161BL Specyfikacja
- Mikroskop stereoskopowy zoom, typ Greenough
- Tubus binokularny, kąt widzenia 45º, obrót o 360º
- Okulary szerokokątne WF10X/20 mm
- Powiększenie 6:1, odległość robocza 110 mm
- Zakres powiększenia: 7,5X - 45X
- R2GG: kompaktowy statyw do oświetlenia górnego i przechodzącego
- Regulacja zgrubna, regulowane
- Regulowane oświetlenie halogenowe 12 V/10 W, oświetlenie przechodzące 12 V/20 W
- Zasilacz sieciowy 100-240 V, wtyczka VDE (CE)
- Wkładki stołowe czarne/białe i matowe szkło, filtr niebieski, osłona przeciwpyłowa
