GMZ 171

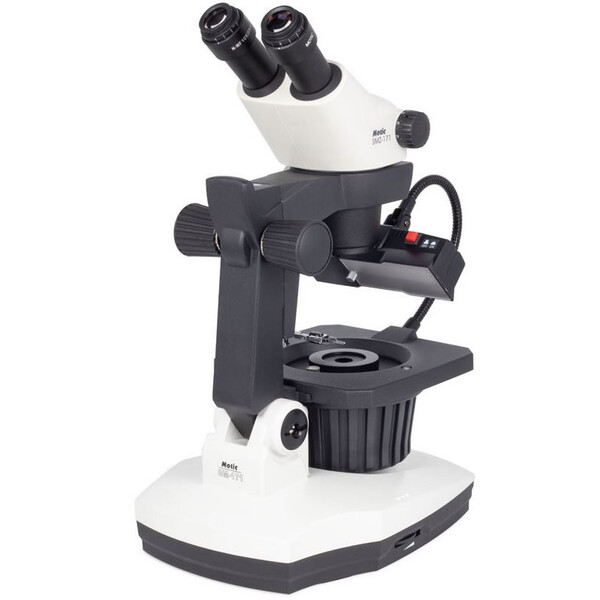

GM171 to wysokiej klasy mikroskop stereo przeznaczony dla jubilerów i wszystkich użytkowników zajmujących się badaniem kamieni szlachetnych. Niezbędne powiększenie wizualne uzyskuje się dzięki optyce sprawdzonego mikroskopu stereo SMZ171, dostępnego w wersji binokularowej lub z wyjściem fotograficznym do dokumentacji cyfrowej. Zoom 1:6,7 w standardowym wyposażeniu optycznym zapewnia 50-krotne powiększenie przy rozdzielczości 240 par linii na mm. Dodatkowe obiektywy zwiększają tę wartość do 480 lp/mm. Odległość robocza 110 mm gwarantuje dużą przestrzeń roboczą. Pole widzenia 23 mm umożliwia szybki przegląd. Manipulacja i precyzyjne pozycjonowanie próbki wymagają specjalnych uchwytów do próbek. Opcjonalne okulary zachowują odległość roboczą, ale zwiększają całkowite powiększenie. Statyw oferuje oświetlenie jasnego pola/ciemnego pola o mocy 30 W w świetle przechodzącym. W świetle padającym zastosowano świetlówkę o mocy 7 W zamontowaną na elastycznej szyjce. Podstawa mikroskopu może być przechylana (od 0° do 45°), co umożliwia pracę bez zmęczenia dzięki ergonomicznej pozycji siedzącej. Napęd osi Z jest indywidualnie regulowany, co pozwala na precyzyjne i delikatne ustawianie ostrości nawet przy dużych powiększeniach. GM171 jest zaawansowanym instrumentem do badania kamieni szlachetnych i spełnia najróżniejsze wymagania tego zakresu zastosowań.
Ergonomiczna konfiguracja zapewniająca najlepszą funkcjonalność

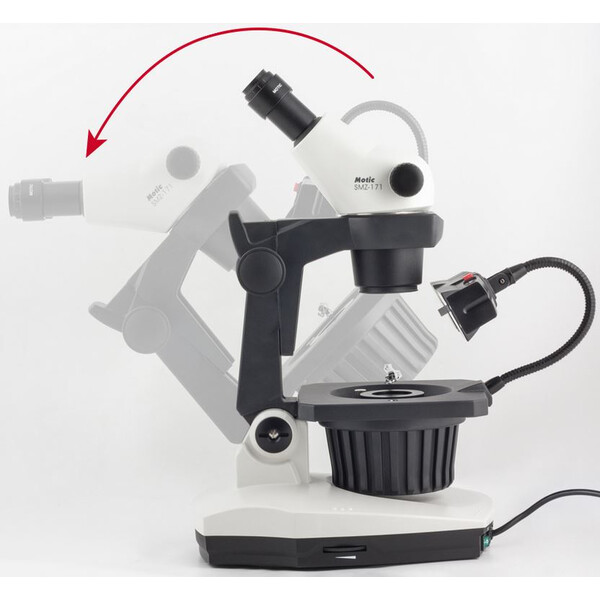

Mechanika modelu GM171 opiera się na funkcjonalności i ergonomii. Elegancki, a jednocześnie wytrzymały mikroskop doskonale nadaje się do codziennego użytku. Dzięki zmiennemu kątowi widzenia GM171 umożliwia pracę bez zmęczenia. Optykę można przechylać w celu dostosowania do indywidualnej pozycji siedzącej (0° = pozycja pionowa, do 45° nachylenie), a podstawę statywu można obracać o 360°, aby umożliwić dostęp drugiemu obserwatorowi. Odległość od oczu można regulować w zakresie od 52 do 75 mm, a regulacja dioptrii w obu okularach zapewnia najlepszą kompensację indywidualnych wad wzroku i doskonałe wykorzystanie siatek.
Ulepszona optyka dla lepszej jakości

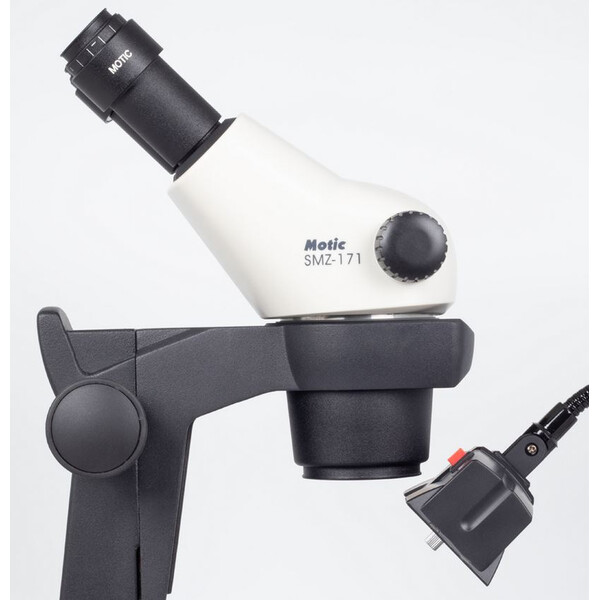

Optyka SMZ171 zapewnia lepszą szczegółowość informacji dla wszystkich rodzajów kamieni szlachetnych. W wyposażeniu podstawowym 10-krotne okulary współpracują idealnie z zoomem o współczynniku 0,75X - 5X. Wady wzroku można skompensować za pomocą regulacji dioptrii +/- 5 dpt na okularach. Soczewki dodatkowe do 2X podwajają całkowite powiększenie do rozdzielczości 480lp/mm, ale zmniejszają odległość roboczą. Okulary o powiększeniu do 20X utrzymują stałą odległość roboczą wyposażenia podstawowego (110 mm).
Skuteczne i elastyczne oświetlenie
Podobnie jak w przypadku każdego innego mikroskopu stereoskopowego, również w modelu GM171 konieczne jest oświetlenie idealnie dostosowane do właściwości próbek. Przezroczyste kamienie szlachetne wymagają z pewnością czegoś więcej niż standardowego oświetlenia przechodzącego. Oprócz jasnego pola halogenowego o mocy 30 W, model GM171 zapewnia również ciemne pole przechodzące z regulowaną przysłoną irysową, aby dobrze przedstawić inkluzje lub krawędzie. Lampa fluorescencyjna o mocy 7 W i temperaturze barwowej 6400 K (światło dzienne) w świetle padającym jest ważna dla oceny koloru kamienia. Jednocześnie to "miękkie" światło zapewnia redukcję odblasków, które przeszkadzają wizualnie lub podczas dokumentacji zdjęciowej. Montaż na szyjce giętkiej światła padającego umożliwia uzyskanie najlepszych wyników obrazowania dzięki swobodnemu wyborowi kąta oświetlenia.
Przydatne rzeczy o dużym znaczeniu

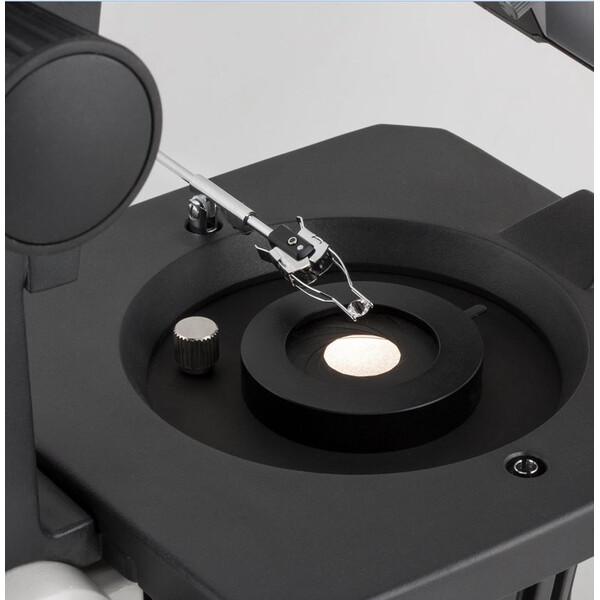

Aby uzyskać najlepsze możliwe wyniki, mikroskop stereo do badania kamieni szlachetnych wymaga szeregu akcesoriów dostosowanych do charakterystyki próbek: słabe zabarwienie, +/- przezroczystość, silnie odbijające światło powierzchnie przy oświetleniu padającym. Szereg uchwytów do kamieni umożliwia precyzyjne pozycjonowanie próbek dla oświetlenia padającego i przechodzącego. Zestaw polaryzacyjny (polaryzator, analizator) jest niezbędny do wykrywania dwójłamliwości. Opcjonalny dyfuzor redukuje odbicia od powierzchni próbek. Komora immersyjna pomaga w ocenie współczynnika załamania światła i dostarcza wskazówek dotyczących materiału. Okular "Proportions" jest narzędziem pomocniczym do kontroli wymiarów kamienia: górnej części, obręczy i dolnej części. Specjalny uchwyt do diamentów pomaga w optymalnym ustawieniu.
Koncepcja optyczna Greenough
Kąt widzenia 45º Kąt widzenia
Odległość między oczami 52-75 mm
Regulacja dioptrii W obu okularach +/- 5 dpt
Okulary szerokokątne WF10X/23 mm, z regulacją dioptrii
Koncepcja obiektywu Zoom 1:6,7
Obiektywy 0,75X-5X
Odległość robocza 110 mm
Typ statywu Statyw obrotowy o 360
Przysłona przysłona regulowana Ø41 mm - Ø2 mm
Uchwyt głowicy Do głowicy Ø76 mm
Ostrość Ostrość zgrubna, z regulacją płynności
Zakres przesuwu w osi Z 125 mm
Światło przechodzące 7 W świetlówka, na giętkim ramieniu
Światło padające Kwarcowa halogenówka 6 V/30 W, regulowana
Cechy oświetlenia Oświetlenie ciemnego pola
Transformator wewnętrzny
Napięcie sieciowe 100-240 V (CE)
Akcesoria w zestawie Osłona przeciwpyłowa, uchwyt na kamienie szlachetne ze stali nierdzewnej, aluminiowa skrzynka transportowa
Wymiary dł. x szer. x wys. 391 x 236 x 505 mm
Podstawa statywu 306 x 236 mm
Kolumna/ramię wysokość 268 mm, optyka odchylana o 45º
Waga netto 8,2 kg
