HPS to skrót od High Precision and Speed, a montaż HPS jest dalszym rozwinięciem dobrze znanego GM 4000 QCI od 10micron z tą samą sprawdzoną mechaniką, ale z bardzo precyzyjnymi enkoderami. Przyszłość zaczyna się od technologii HPS. GM 4000 HPS osiąga prędkość śledzenia i pozycjonowania satelitów na poziomie 10 stopni/s ze średnią dokładnością pozycjonowania < 20" i dokładnością śledzenia ok. 1"/15min (od szczytu do szczytu).
Nowy GM 4000 HPS posiada również wysoce precyzyjne enkodery absolutne na obu osiach, co otwiera zupełnie nowe możliwości. Montaż nigdy nie traci orientacji, nawet jeśli osie są regulowane ręcznie. Nowe osiowanie nie jest konieczne nawet po awarii zasilania. Podczas pracy mobilnej montaż jest szybszy i łatwiejszy do ustawienia i wyrównania niż jakikolwiek konwencjonalny montaż równikowy. Bezpośrednie porównanie rozmiarów GM 2000 HPS i GM 4000 HPS przedstawiono na ilustracji obok, którą można powiększyć, klikając na nią.
- Maksymalny udźwig: 150 kg czystej masy instrumentu (wymagana liczba przeciwwag musi być również dołączona).
- Optymalna ładowność: 125 kg wagi instrumentu (wymagana liczba przeciwwag musi być również dołączona)
10 Micron produkuje montaże na najwyższym poziomie. Montaże GM 4000 QCI/HPS firmy 10 Micron to ciężkie, zrobotyzowane montaże GoTo o maksymalnym obciążeniu (obciążenie instrumentów) 150 kg.
GM 4000QCI/HPS to wysokiej klasy montaż do „ostatecznej” kopuły.
Montaż jest dostępny w wersji mobilnej lub stacjonarnej. W wersji mobilnej wspólny środek ciężkości instrumentu i przeciwwag znajduje się około 10 cm poza środkiem kolumny/statywu – tak jak jest to typowe dla niemieckiego montażu.
W wersji stacjonarnej punkt przecięcia osi jest przesunięty o kolejne 150 mm od środka. W ten sposób w elegancki sposób omija się jedną z największych wad montażu niemieckiego. Zasada konstrukcji odpowiada montażowi z kolumną przegubową! Zakres obrotu instrumentów jest znacznie zwiększony, dzięki czemu nie ma konieczności stosowania ograniczników przy przejściu przez południk!
Kolumna lunety jest pusta, co ułatwia jej transport, np. w celu wystawienia. Podczas montażu końcowego kolumna jest zazwyczaj wypełniana stalowymi tłoczkami bezpośrednio na miejscu i waży wtedy, w zależności od wysokości kolumny, do 750 kg, dzięki czemu środek ciężkości ponownie znajduje się w środku.
Zalety w skrócie:
Mechanika
- brak nagromadzenia wielu przykręcanych małych elementów, zamiast tego duże elementy frezowane z litego duraluminium zapewniają najwyższą sztywność skrętną i niską drgania
- Technologia napędu bez poślizgu zapewnia najwyższą precyzję pozycjonowania i śledzenia
- Dokładność wskazywania: <120 sekund kątowych
- Dokładność śledzenia: +/- 3" – bez dodatkowego autoguidingu – prędkość obrotu: 5°/sek. – odpowiednia do śledzenia satelitów
- Do wyboru z punktem przecięcia osi pośrodku lub przesuniętym do 40 cm w kierunku północnym, dla uzyskania maksymalnego promienia obrotu
- Centralne przeprowadzenie kabla przez montaż
- Brak drgań rezonansowych dzięki wysokiej częstotliwości oscylacji, ponieważ nie ma napędu bezpośredniego
- Ekstremalnie niskie wydzielanie ciepła w porównaniu z napędem bezpośrednim, dzięki czemu nie występuje „seeing montażu”
Elektronika
- Inteligentny! Procesor AMD współpracuje z dopracowanym oprogramowaniem układowym LINUX i umożliwia w trybie autonomicznym funkcje, które w przypadku innych montaży wymagają podłączenia komputera PC (np. zintegrowane modelowanie punktu T, śledzenie komet).
- Obsługa w trybie samodzielnym (za pomocą pilota) lub za pomocą komputera PC
- Pełna obsługa sieci, zintegrowany interfejs LAN, sterowanie przez Internet
- Możliwość całkowicie zaprogramowanego, zrobotyzowanego działania dzięki ograniczeniom obrotu, czujnikom pozycji wyjściowej i zdalnie sterowanemu włącznikowi/wyłącznikowi
- Oddzielne wejście autoguider
- Możliwość podłączenia modułu GPS
- Nie jest wymagana szafka sterownicza – całe sterowanie komputerowe znajduje się w małej obudowie na osi RA.
- Aktualizacje oprogramowania i bazy danych poprzez aktualizację oprogramowania sprzętowego przez Internet
- Połączone śrubami złącza kablowe
- Pobór mocy 24 V/5 A maks.
Ogromna nośność oraz wysoka dokładność śledzenia i pozycjonowania, znane dotychczas tylko z profesjonalnych montaży, sprawiają, że montaż ten stanowi idealną podstawę astronomiczną, niezależnie od tego, jaki sprzęt optyczny zamierzają Państwo nabyć w przyszłości.
Zakres dostawy:
- Montaż GM 4000 QCI lub HPS
- Skrzynka sterująca
- Sterowanie ręczne i wszystkie kable
- Pręt przeciwwagi.
GM 4000 QCI/HPS to jeden z najbardziej stabilnych montaży produkowanych seryjnie. Nareszcie dostępny jest niedrogi montaż o udźwigu 150 kg, z najnowocześniejszą elektroniką i wysoką wydajnością energetyczną bez ciepła odpadowego! GM 4000 QCI/HPS spełnia wymagania profesjonalistów - przy idealnym stosunku ceny do wydajności wynoszącym około 127,- € za kilogram udźwigu! Montaż GM 4000 QCI jest dostępny w dwóch wersjach - po pierwsze jako montaż "mobilny" ze środkiem ciężkości przesuniętym o 10 cm w kierunku południowym; a po drugie jako montaż obserwacyjny zamontowany na stałe ze środkiem ciężkości przesuniętym o kolejne 15 cm poza środek. W ten sposób często wymieniane ograniczenie niemieckiej konstrukcji zostało przekształcone w zaletę. GM 4000 ST może być obsługiwany w formie przegubowego montażu kolumnowego - nawet obrót do 30° nad południkiem jest łatwo możliwy przy aperturze 60 cm. Przy mniejszych aperturach możliwe jest całkowite uniknięcie przechylania montażu - jest to ważna zaleta we wszystkich zrobotyzowanych zastosowaniach pomiarowych, a także w astrofotografii. GM 4000 QCI jest jednym z niewielu montaży na rynku, w którym dowolna liczba kabli może być zapętlona bezpośrednio przez oś biegunową do teleskopu (lub bocznie do osi DE). Na przykład, nie ma już niebezpieczeństwa splątania lub zerwania kabli podczas korzystania z akcesoriów po stronie okularu, które wymagają elektrycznych połączeń kablowych (kamera CCD, wyciąg okularowy z silnikiem krokowym).
Oprócz wielu uniwersytetów i publicznych obserwatoriów, argumenty te przekonały również następujących klientów:
- DLR Berlin: Komunikacja satelitarna, ekstremalne wymagania dotyczące pozycjonowania i śledzenia Institute for Planetary Research, Atacama Desert,
- Chile: Ciągła równoległa obserwacja pola gwiazdowego COROT,
- Instytut Alfreda Wegenera: Badania meteorologiczne na biegunie południowym, w temperaturze -80 stopni Celsjusza i na Spitsbergenie.
Seria HPS: Prawdziwa precyzja dla przyszłości w astronomii. Fotografuj bez guidingu, zajmij się spektroskopią, śledź satelity, szukaj planet pozasłonecznych - także w sposób mobilny
GM 1000 HPS: nośność ~ 25kg
GM 2000 HPS: nośność ~ 50kg
GM 3000 HPS: nośność ~ 100kg
GM 4000 HPS: nośność ~ 150kg
MECHANIKA
- Samohamujący napęd za pomocą przekładni ślimakowych z klasycznymi sprzęgami ciernymi
- Serwomotory prądu stałego o dużej mocy, bez blokowania się napędu przy praku wyważenia
- GM 1000 HPS z bardzo precyzyjnymi enkoderami, możliwa praca "Stand Alone"
- Okablowanie wewnętrzne, brak zewnętrznych kabli do silnika
ELEKTRONIKA
- Enkodery absolutne na obu osiach (RA i DEC), całkowicie zamknięte i skalibrowane, rozdzielczość ponad 10 milionów kroków
- Dokładność prowadzenia do 0,5“ RMS – idealnie do długich ekspozycji bez guidingu!
- Prędkość śledzenia satelitów - do 20 stopni / sek!
- Ekstremalnie niskie zużycie energii, bardzo mały moduł sterujący silnikami (20 x 15 x 8 cm)
- Po każdym użyciu moduł sterowania silnikami oraz kontroler ręczny mogą być odpiętne od montażu, aby uniknąć probleów ze starzeniem się na skutek wilgoci.
OPROGRAMOWANIE
- Całkowiecie automatyczna korekcja wpływu refrakcji atmosferycznej - jedyna droga do perfekcyjnych długich ekspozycji bez guidingu. Intuicyjna obsługa oprogramowania V2 i sterownika QSI za pomocą systemu opartego na systemie LINUX, łącznie z mikroprocesorem AMD
- Precyzyjne GoTo - dzięki orientacji na wiele gwiazd oraz nowym modelom pozycjonowania. Możliwość wczytania orbit satelitów i komet z danych dostępnych w internecie. Możliwość ręcznego programowania sesji astrofotograficznych.
- Bardzo dobra dokumentacja oprogramowania, instrukcja obsługi w języku niemieckim i angielskim.
- Autonomiczna praca niezależnie od platform typu planetarium, praca "Stand Alone" tylko z pomocą sterownika ręcznego
- Możliwości połączenia przez LAN oraz RSaby kontrolować montaż w sposób zdalny za pomocą programu typu planetarium.
- Elektroniczne wyważanie, bez konieczności odblokowywania osi (model celowania zostaje zachowany)
- Precyzyjne, szybkie i wyjątkowo dokładne orientowanie montażu na biegun nieba, dzięki nowoczesnemu oprogramowaniu.
ZŁĄCZA
- RS232, Ethernet, Wi-Fi (WLAN)
- Gniazda dla anteny GPS, autogiudera, klawiatury, AUX, Remote Switch.
- Oprogramowanie PC: wirtualna klawiatura, Clock Sync Tool, Multi Mount, driver ASCOM
Aktualizacja: skrzynka kontrolna 10micron

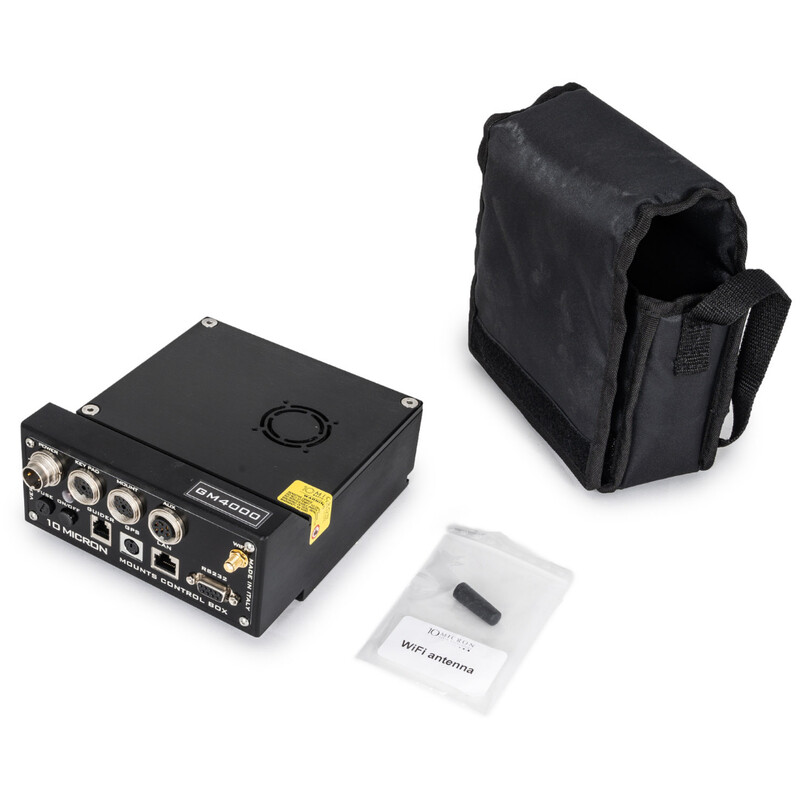

Firma 10Micron zmieniła osprzęt elektronicznej skrzynki kontrolnej. Ze skutkiem natychmiastowym wszystkie montaże 10Micron będą standardowo dostarczane z nową skrzynką kontrolną w wersji 3.
Ważne nowe funkcje skrzynki kontrolnej V3:
- Potężna płyta główna - Nowy procesor oparty na architekturze AMM zapewniający wyższą wydajność i zabezpieczenie na przyszłość.
- Wysokiej jakości złącza przemysłowe - Wszystkie złącza zasilania i danych są wyposażone w wysokiej jakości wtyczki niemieckiej firmy Binder i zapewniają lepszą ochronę przed wilgocią, kurzem i wpływami środowiska.
- Ulepszona łączność - Specjalne złącze dla zewnętrznej anteny WiFi optymalizuje komunikację bezprzewodową.
- Zoptymalizowane interfejsy danych - Nowe porty RJ dla sieci LAN, autoguidera i GPS zapewniają niezawodną transmisję sygnału.
- Precyzyjna integracja GPS - Moduł GPS jest teraz podłączony za pomocą interfejsu PS2 (zamiast RJ) i ma zintegrowany sygnał PPS do precyzyjnego pomiaru czasu, idealny do śledzenia satelitów.
- Profesjonalne gniazdo/wtyczka zasilania - Poprzednie złącze zostało zastąpione dwubiegunową wtyczką typu Binder dla 24V DC. W zestawie znajduje się nowy przewód zasilający.
- Rozszerzony interfejs AUX - 6-pinowe złącze AUX (DIN EN 61076-2-106) - poprawia sterowaniki zdalnymi przełącznikami i sprzężenie zwrotne podczas włączania.
Nowy interfejs sieciowy dla wszystkich montaży 10Micron
Nowy interfejs sterowania jest dostępny za pośrednictwem dowolnej przeglądarki internetowej - bez dodatkowego oprogramowania. Montaż jest wyświetlany w sieci lokalnej bezpośrednio pod nazwą urządzenia.
Funkcje nowego interfejsu(od firmware 3.0):
- Bezpośredni dostęp do instrukcji obsługi i rejestru poleceń
- Pobieranie danych TLE oraz danych komet i asteroid
- Automatyczne sprawdzanie oprogramowania sprzętowego i proste aktualizacje
- Wirtualny panel sterowania z wszystkimi funkcjami fizycznej klawiatury
- Kompatybilność z dowolną przeglądarką i dowolnym instrumentem (PC, laptop, tablet, Smartphone) oraz wszystkimi systemami operacyjnymi
