Kompleksowy przewodnik po apochromatach Omegon: przegląd wszystkich apochromatów Omegon Pro

Oczywiście, większą aperturę zapewnia teleskop typu Newton lub astrograf. Niemniej jednak: dla wielu osób kompaktowy teleskop apochromatyczny jest idealnym sprzętem do fotografowania.

Zwykły refraktor składa się z dwóch soczewek, jednak powoduje powstawanie aberracji chromatycznej, która obniża kontrast. Natomiast apochromat zapewnia obraz niemal pozbawiony aberracji chromatycznej i o wysokim kontraście. Teleskop soczewkowy staje się apochromatem (lub „apo”) dzięki zastosowaniu specjalnego szkła o bardzo niskiej dyspersji (Extra Low Dispersion, ED), a w modelach wysokiej jakości – dzięki trzeciej soczewce (triplet). Zaawansowana korekcja aberracji chromatycznej przy użyciu szkieł ED pozwala na uzyskanie „szybkich” wartości przysłony rzędu f/6 wraz ze wszystkimi wynikającymi z tego zaletami: dużą jasnością, szerokim polem widzenia oraz łatwością montażu.

Seria Pro Apo firmy Omegon oferuje lunety o średnicy obiektywu od 61 do 140 mm i ogniskowej od 360 do 910 mm. Pięć grup produktów zaspokaja wszystkie potrzeby, od zaawansowanych amatorów po profesjonalistów. Nasz przewodnik zakupowy podsumowuje najważniejsze cechy wyróżniające poszczególne modele i wyjaśnia, które z nich nadają się szczególnie do fotografii.

Wszystkie modele charakteryzują się staranną konstrukcją i wykonaniem, co od razu można wyczuć, biorąc instrument do ręki. Wysuwane tubusy są przystosowane do użytku z aparatami fotograficznymi i można je precyzyjnie przesuwać oraz blokować nawet pod obciążeniem. Niektóre modele są wyposażone w specjalnie obliczone, a częściowo już wbudowane korektory.

Najważniejsze na początek: wszystkie obiektywy Omegon Pro Apo mają po zamontowaniu korektora przekątną obrazu wynoszącą 44 mm i nadają się bez żadnych ograniczeń do matryc pełnoklatkowych.

Skrót „Pro” oznacza „Professional” i właśnie dlatego te teleskopy apochromatyczne są dostarczane bez montażu, statywu, szukacza i okularów. Wymagania zapalonych obserwatorów korzystających z teleskopów apochromatycznych oraz astrofotografów są zbyt zróżnicowane. Chętnie pomożemy w doborze odpowiedniego montażu i akcesoriów. W naszym poradniku zakupowym Nowe teleskopy Omegon do astrofotografii przedstawiamy dopasowane zestawy teleskopów Omegon Pro Apo z doskonałymi montażami firmy iOptron.

Wszystkie lunety Apos są dostarczane z pierścieniami tubusowymi lub odpowiednim uchwytem. Z nielicznymi wyjątkami w zestawie znajduje się również szyna pryzmatowa – w przypadku mniejszych otworów kompatybilna z systemem Vixen, a w przypadku większych – pasująca do systemu Losmandy.

Należy pamiętać, że niektóre modele Apos są dostarczane bez uchwytu do wizjera – w takim przypadku należy samodzielnie dokupić uchwyt pasujący do posiadanego wizjera. Znaczna część produktów jest dostarczana wraz z solidną walizką transportową. Opis produktu zawiera wyczerpujące informacje na ten temat.

W astrofotografii z wykorzystaniem większych matryc zawsze potrzebne są korektory. Jeśli nie są one wbudowane, przykręca się je do wysuwu okularowego. Korektory skracają ogniskową i zapewniają płaskie pole obrazu, co stanowi istotny warunek uzyskania jasnych i ostrych zdjęć. Dlatego też nazywa się je również reduktorami/wyrównywaczami pola. Idealnym rozwiązaniem są korektory zaprojektowane specjalnie dla danego teleskopu, a jeśli takie nie są dostępne, sięga się po sprawdzone reduktory, takie jak  Omegon Field Flattener o numerze katalogowym 43761.

Nawiasem mówiąc, z wizualnego punktu widzenia takie zastosowanie nie ma sensu – w tym przypadku lustro zenitalne jest niezbędne: konstrukcja przeznaczona do astrofotografii wymaga, aby płaszczyzna ogniskowa znajdowała się znacznie za wysuwem okularowym; okular podłączony bezpośrednio byłby zbyt blisko obiektywu. Lustro zenitalne wydłuża drogę światła i przywraca właściwą równowagę. Oczywiście pozwala to również na bardziej relaksującą obserwację.

W przypadku małych otworów zalecamy użycie zwierciadła zenitalnego o średnicy 1 1/4 cala; w przypadku zwierciadła o średnicy 2 cali lub pryzmatu Amici odległość ogniskowa może okazać się niewystarczająca.

W każdej kategorii przedstawiamy sprawdzone montaże. Należy pamiętać, że do astrofotografii z długimi czasami naświetlania należy wybrać montaż o znacznie większej nośności niż wynika to z danych technicznych. Nasze zalecenia uwzględniają to doświadczenie.

Dublety ED 66/400 mm i 72/432 mm stanowią idealny wybór dla początkujących w dziedzinie obserwacji i fotografii przy użyciu wysokiej jakości apochromatów. Te kompaktowe i wytrzymałe modele świetnie sprawdzają się w każdej sytuacji. Model 66/400 jest znacznie mniejszy od „Photography Scope” 72/432 i stanowi niemal apochromat, który zmieści się w kieszeni; ten wszechstronny Photoscope doskonale sprawdza się zarówno jako pełnoprawny teleobiektyw, jak i – w połączeniu z pryzmatem Amici – jako luneta.

Modele z włókna węglowego o wymiarach 80/500 mm i 110/660 mm idą o krok dalej i oprócz znacznie większej apertury oferują wysokiej jakości tubus z włókna węglowego. Materiał ten jest lekki, wytrzymały, a dzięki minimalnej rozszerzalności termicznej idealnie nadaje się do astrofotografii: ostrość pozostaje stabilna przez całą noc.

Wszystkie modele mają wspólny dwusoczewkowy obiektyw wykonany ze specjalnego szkła ED o doskonałych właściwościach przepuszczalności. Ostry i kontrastowy obraz zachwyca od pierwszego spojrzenia.

Obiektyw 66/400 Apo zapewnia pole widzenia około 12 mm bez reduktora, a pozostałe modele około 20 mm. Do obserwacji wizualnych to więcej niż wystarczające. Do astrofotografii zaleca się stosowanie wyrównywacza pola Omegon o numerze katalogowym 43761 – dzięki niemu wszystkie modele zapewniają pole widzenia wynoszące 44 mm, co wystarcza dla pełnego formatu. Odległość wyrównywacza od matrycy musi być prawidłowo ustawiona; instrukcję znajdą Państwo na końcu niniejszego przewodnika zakupowego.

Wybierając model 66/400 lub Photoscope na statywie fotograficznym iOptron SkyGuider Pro, otrzymujesz zestaw do astrofotografii, który nie obciąży Twojego bagażu podczas każdej podróży i pozwoli Ci uchwycić nawet Galaktykę Andromedy na całym kadrze. Do większych modeli zalecamy statywy iOptron CEM26 lub serię Sky-Watcher EQ-5.

Z wyjątkiem modelu Apo 110/660 o numerze katalogowym 55229 wszystkie tubusy są wyposażone w gwint do statywu fotograficznego oraz szynę kompatybilną z systemem Vixen. Wszystkie są dostarczane w solidnej walizce transportowej.

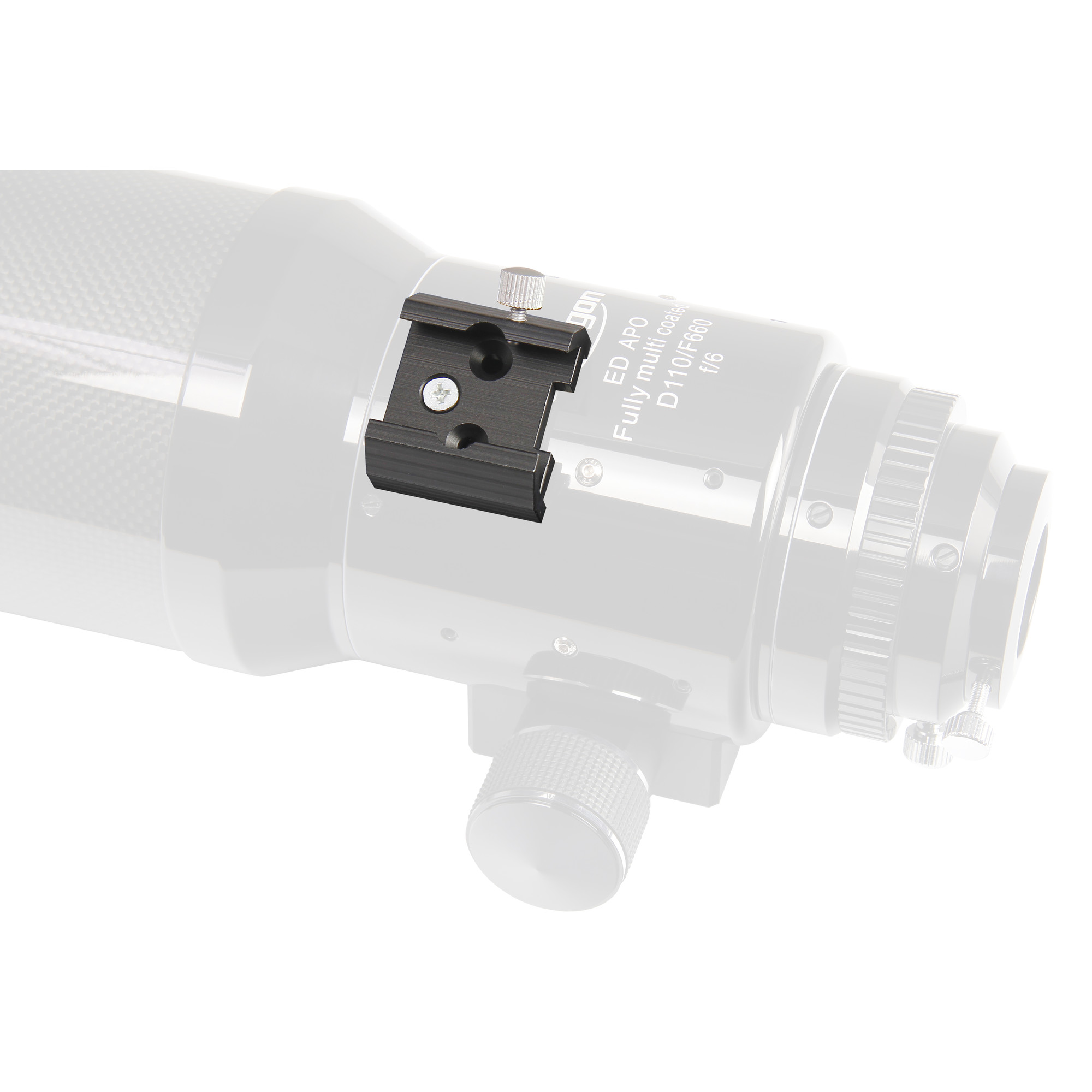

Do montażu wizjera potrzebny jest uchwyt wizjera Omegon o numerze katalogowym 45779; mocuje się go pewnie do tubusu za pomocą jednej śruby (patrz zdjęcie). W modelu Photoscope nie ma możliwości zamontowania uchwytu wizjera. Do obserwacji astronomicznych zalecamy wizjer projekcyjny Rigel o numerze katalogowym 50230.

Obiektywy Triplet-Apos 85/560 i 104/650, wyposażone w trójsoczewkowy układ optyczny z przestrzenią powietrzną i wykonane z japońskiego szkła OHARA, charakteryzują się czystym odwzorowaniem kolorów i doskonałą przepuszczalnością światła.

Pod względem wizualnym oznacza to gwiazdy o grubości igły aż po krawędź pola widzenia oraz doskonałą szczegółowość nawet przy dużych powiększeniach. Pod względem fotograficznym połączenie z Omegon Field Flattener przekonuje ostrym i kontrastowym obrazem.

Tubus lornetki ED-Triplets składa się z metalowej konstrukcji wykonanej metodą CNC, a system osłon zapobiega powstawaniu odblasków. Cały tubus jest wyłożony czarną tkaniną, co dodatkowo zwiększa kontrast.

Bez reduktora teleskop 85/560 Apo oświetla pole o przekątnej 24 mm, a model 104/650 – o przekątnej 27 mm, co jest wystarczające dla małych matryc. Dzięki zastosowaniu spłaszczacza pola w obu przypadkach uzyskuje się przekątną ponad 44 mm, a tym samym wystarczające oświetlenie dla pełnego formatu. Odległość spłaszczacza od matrycy musi być prawidłowo ustawiona; instrukcję znajdą Państwo na końcu niniejszego przewodnika zakupowego.

Jako montaż warto rozważyć model iOptron CEM26 lub serię Sky-Watcher EQ-5. Dzięki tej konfiguracji bez żadnych kompromisów wkroczysz do świata profesjonalnej astrofotografii.

Apos są dostarczane w solidnej walizce transportowej, ale bez szyny.  Dzięki otworom w dolnej i górnej części zacisków można zamontować szyny pryzmatyczne Vixen i Losmandy.

Do obu modeli potrzebny jest uchwyt wizjera Omegon o numerze katalogowym 45779, który mocuje się solidnie do tubusu za pomocą jednej śruby (patrz zdjęcie powyżej).

Co sprawia, że te modele z serii Triplets są tak wyjątkowe? Dla każdego modelu obliczono indywidualny reduktor. Dzięki temu mają Państwo pewność, że otrzymają Państwo najlepszą możliwą korekcję do wymagających zdjęć astronomicznych. Dzięki „własnemu” reduktorowi wszystkie obiektywy apochromatyczne z tej grupy są idealnie dostosowane do fotografii z matrycami od małych aż po pełnoklatkowe.

Proszę pamiętać, że specjalny reduktor nie wchodzi w skład zestawu. W celu wykonania zdjęcia należy zamówić reduktor osobno.

Obiektyw typu triplet z dwiema soczewkami ED charakteryzuje się bardzo dobrą korekcją i zapewnia obraz o czystych kolorach oraz doskonałym kontraście. Dopasowany reduktor nie tylko zapewnia doskonałe zdjęcia, ale także ułatwia pracę astrofotografowi: jeśli zachowana zostanie odległość tylnego ogniska wynosząca zazwyczaj 55 mm, wszystkie elementy znajdują się w odpowiedniej odległości od siebie, co eliminuje konieczność skomplikowanej regulacji.

Tubus lornetki ED-Triplets składa się z metalowej konstrukcji wykonanej metodą CNC, a system osłon zapobiega powstawaniu odblasków. Cały tubus jest wyłożony czarną tkaniną, co dodatkowo zwiększa kontrast.

Jeśli chodzi o montaże, również w tym przypadku zalecamy modele iOptron CEM 26 oraz serię Sky-Watcher EQ-5. W przypadku teleskopu 140/910 Apo montaże te są na granicy możliwości, dlatego zalecamy model iOptron CEM 40 lub Sky-Watcher EQ-6.

Kompaktowe modele Triplet są wyposażone w szynę Vixen, natomiast duży teleskop apochromatyczny 140/910 mm – w szynę Losmandy. Dwa duże modele o średnicy 94 i 140 mm są dodatkowo wyposażone w solidną walizkę. We wszystkich modelach znajduje się uchwyt do szukacza.

Tutaj znajdą Państwo odpowiednie reduktory, specjalnie dostosowane do danego modelu:

Apo 76/418 o numerze katalogowym 65142 -> Reduktor o numerze katalogowym 65154

Te zestawy typu „triplet” z wbudowanym reduktorem są w pełni dostosowane do astrofotografii z wykorzystaniem matryc pełnoklatkowych. W tym zakresie sprawdzają się idealnie. Cechą charakterystyczną jest połączenie doskonałych wyników z łatwością obsługi: ponieważ reduktory zostały specjalnie obliczone i trwale zintegrowane, odległość aparatu od reduktora jest dokładnie określona. Gdy aparat jest ustawiony ostro, korekcja jest również prawidłowa. Nie może być już prostsze.

Dwusoczewkowy korektor zapewnia płaskie i równomiernie oświetlone pole obrazu nawet w przypadku aparatów pełnoklatkowych o kręgu obrazowym do 44 mm. Dzięki temu obiektyw typu triplet z dwiema soczewkami ED może w pełni wykorzystać swoje atuty i wyróżniać się czystym odwzorowaniem kolorów oraz doskonałym kontrastem. Do tych obiektywów apochromatycznych dostępny jest dodatkowy reduktor, opracowany specjalnie dla każdego modelu, który optymalnie współpracuje z reduktorem/spłaszczaczem już zintegrowanym z tubusem.

Jeśli chodzi o montaże, podobnie jak w przypadku modeli wymienionych powyżej, zalecane są modele iOptron CEM 26 oraz seria Sky-Watcher EQ-5.

Kompaktowy model 72/400 Triplet jest dostarczany z szyną Vixen, a większy model 108/600 – z szyną Losmandy. Większy model jest ponadto wyposażony w solidną walizkę. We wszystkich modelach znajduje się uchwyt wizjera.

Tutaj znajdą Państwo odpowiednie dodatkowe reduktory, dopasowane do już zamontowanych reduktorów:

Apo 72/400 o numerze katalogowym 65156 –> Reduktor o numerze katalogowym: 70021

Apo 108/600 o numerze katalogowym 70017 –> Reduktor o numerze katalogowym: 70022

Teleskopy z serii FCD-100 to prawdziwa perełka dla obserwatorów wizualnych i astrofotografów, którzy cenią sobie estetykę obrazu uzyskiwanego przez apochromat najwyższej klasy. Soczewki te wyróżniają się zastosowaniem specjalnego szkła ED o tej samej nazwie, produkowanego przez renomowanego japońskiego producenta Hoya. Wysokiej jakości obiektyw ED z szczeliną powietrzną gwarantuje dzięki temu obraz o wyjątkowej czystości kolorów i wysokim kontraście. System przysłon w tubusie ogranicza odbicia i zapewnia optymalny kontrast podczas obserwacji oraz astrofotografii.

Oczywiście przy tak wysokiej jakości obiektywie apochromatycznym nie zabraknie też miejsca na astrofotografię. Do obiektywu apochromatycznego 106/700 o numerze katalogowym 69871 dostępny jest specjalnie zaprojektowany reduktor o numerze katalogowym 75303. Bez reduktora ten model zapewnia krąg obrazowy o średnicy 14 mm, co jest więcej niż wystarczające do obserwacji wizualnych.

Pozostałe modele zapewniają oświetlenie powyżej 20 mm już bez reduktora. Do astrofotografii stosuje się standardowy reduktor, taki jak Omegon Field Flattener. Pozwala to uzyskać przekątną ponad 44 mm i wystarczające oświetlenie dla pełnego formatu. Odległość między flattenerem a matrycą musi być prawidłowo ustawiona; instrukcję znajdziesz na końcu niniejszego przewodnika zakupowego.

Seria FCD-100 jest wyposażona w szynę montażową Vixen, a duży model 140/910 mm – w szynę Losmandy. Model ten jest również dostarczany wraz z walizką. Wszystkie obiektywy apochromatyczne z serii FCD-100 mają już zamontowaną stopkę do wizjera.

Jeśli chodzi o montaże, również w tym przypadku zalecamy modele iOptron CEM 26 oraz serię Sky-Watcher EQ-5. W przypadku teleskopu 140/910 Apo montaże te są na granicy możliwości, dlatego zalecamy model iOptron CEM 40 lub Sky-Watcher EQ-6.

Tutaj znajdą Państwo odpowiednie reduktory, specjalnie dostosowane do danego modelu:

Apo 106/700 o numerze katalogowym 69871 –> Reduktor o numerze katalogowym: 75303

Kamery astronomiczne Omegon z serii Guide, veLOX i veTEC stanowią idealne uzupełnienie tych wysokiej jakości apochromatów.

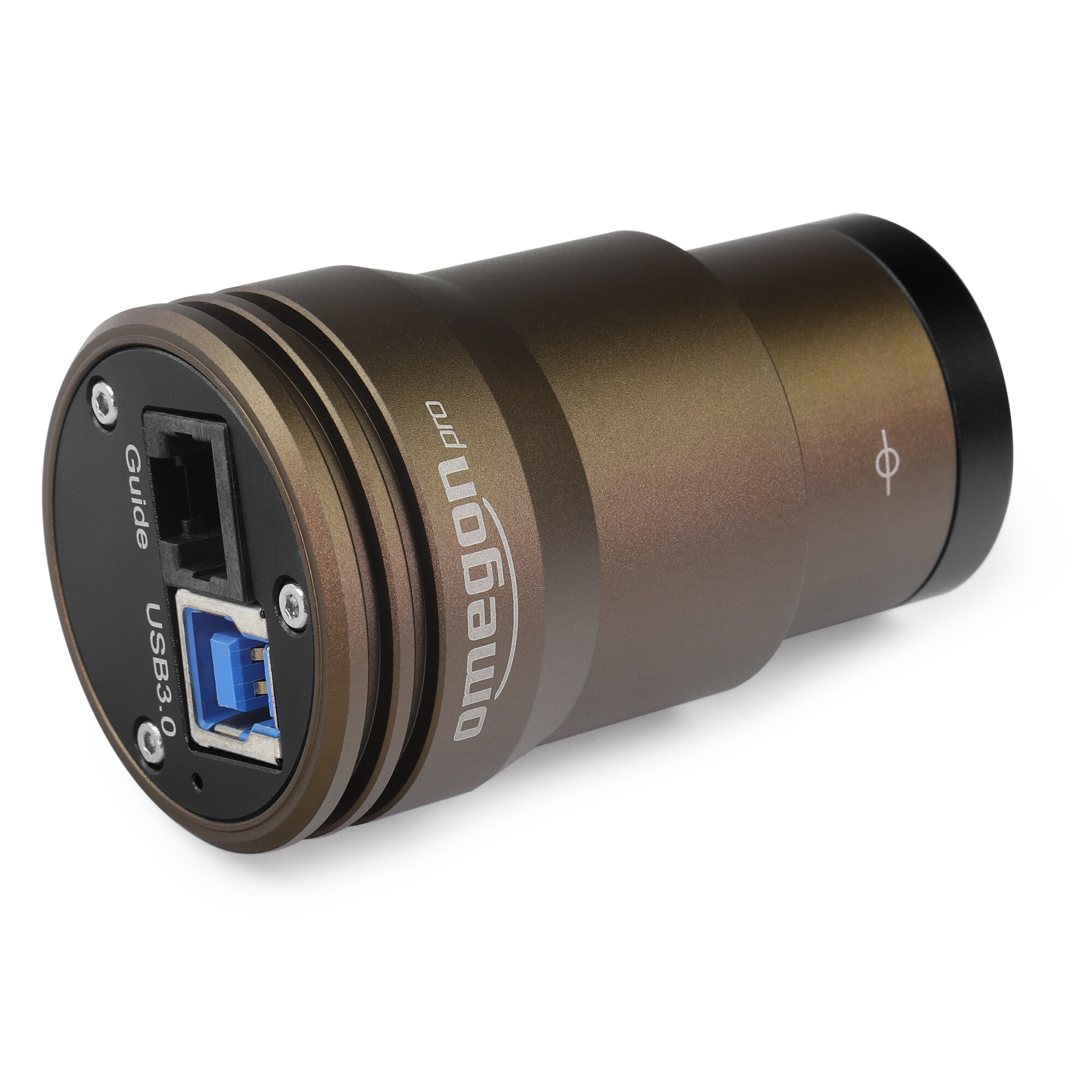

Do fotografowania planet najlepiej nadaje się kamera kolorowa Omegon veLOX 178 C, która doskonale współgra z dużym otworem obiektywów apochromatycznych. Ta szybka kamera astronomiczna, wyposażona w największy czujnik i najdrobniejsze piksele w serii veLOX, sprawdza się zresztą również doskonale jako autoguider.

Do fotografowania obiektów głębokiego nieba z użyciem reduktora/flattenera zalecamy aparaty Omegon veTEC 533 i Omegon veTEC 571.

Chętnie doradzimy Państwu w wyborze odpowiedniej kamery. Nasza infografika Jak wybrać odpowiednią kamerę astronomiczną Omegon pomoże Państwu zrozumieć te zależności.

Czy możemy wybrać kilka modeli spośród szerokiej gamy teleskopów Omegon Pro Apos?

Te najmniejsze dublety o średnicach 66 i 72 mm cieszą się dużą popularnością i idealnie nadają się do rozpoczęcia przygody z obserwacją i fotografią przy użyciu obiektywów apochromatycznych.

Zapaleni fotografowie z pewnością trafią w dziesiątkę, wybierając zestaw „Triplets” ze specjalnie obliczonymi korektorami. Niezależnie od tego, czy są one zamontowane na stałe, czy przykręcone do wysuwu okularowego, takie kombinacje gwarantują najlepsze możliwe wyniki przy jednoczesnej łatwości obsługi.

Doświadczeni profesjonaliści będą zadowoleni z większych otworów i swojego sprawdzonego korektora; idealne ustawienie odległości między aparatem a reduktorem to dla nich codzienność.

A miłośnicy szkła Hoya FCD-100 ED znajdą w serii o tej samej nazwie wszystko, czego potrzebują, zarówno pod względem wizualnym, jak i fotograficznym.

Nasza rada: kupuj tylko taki obiektyw, jakiego naprawdę potrzebujesz. Małe obiektywy apochromatyczne dają ogromną przyjemność wizualną i pozwalają uchwycić naprawdę wiele na zdjęciach. Montaż jest również prostszy i bardziej kompaktowy, a Ty prawdopodobnie będziesz obserwować niebo częściej.

Bardzo duże apertury wymagają większego nakładu pracy przy montażu i śledzeniu obiektów, ale w rękach eksperta zapewniają również spektakularne rezultaty.

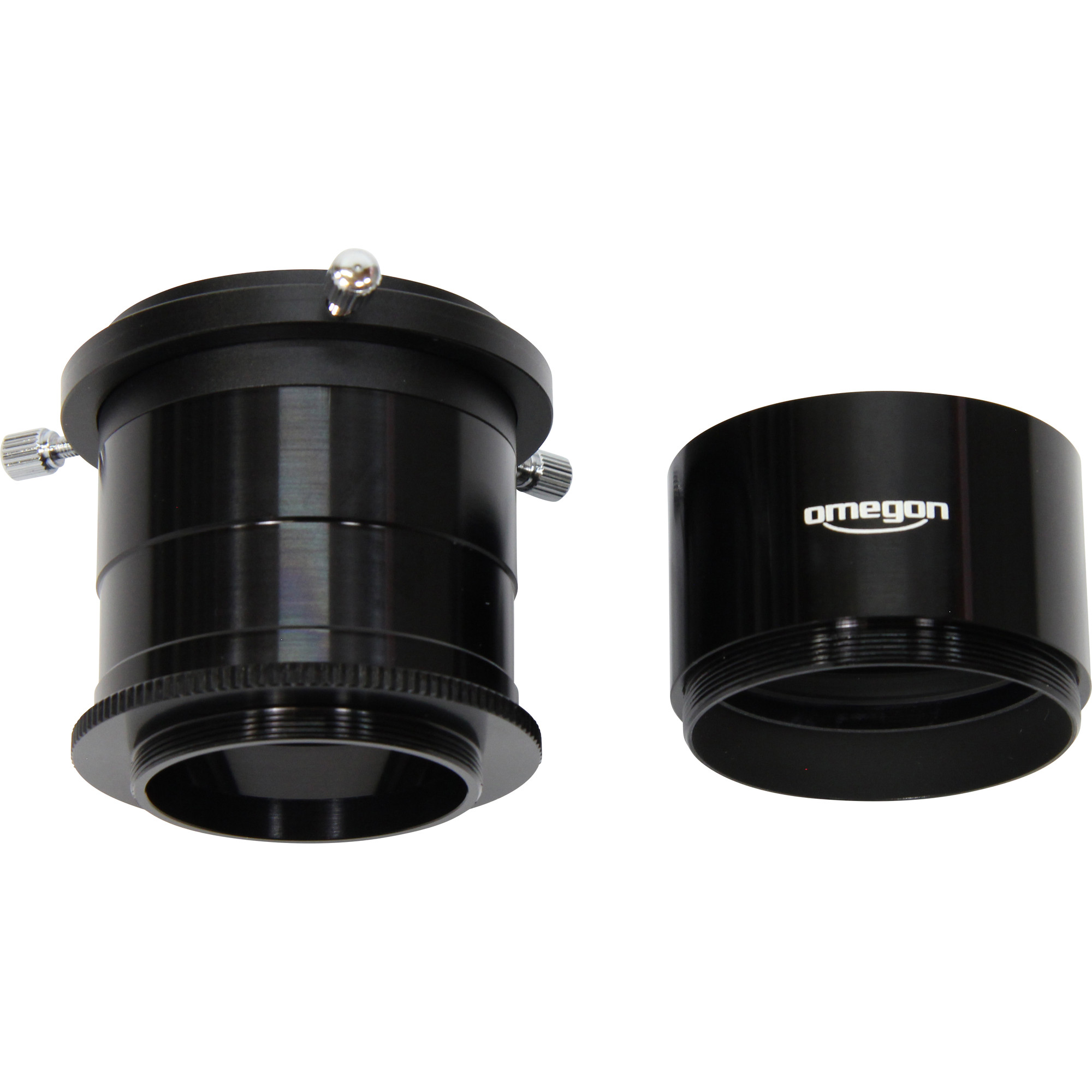

Ten spłaszczacz pasuje do wszystkich nowoczesnych refraktorów ED.

Obowiązuje zasada: im krótsza ogniskowa, tym większa musi być odległość, aby skompensować silniejsze wypaczenie pola obrazu. Im dłuższa ogniskowa, tym mniejsza musi być odległość, ponieważ wypaczenie pola obrazu staje się słabsze.

Do ustalenia prawidłowej odległości istotna jest ogniskowa lunety:

• Ogniskowa < 450 mm: 128 mm
• Ogniskowa 450–490 mm: 123 mm
• Ogniskowa 500–550 mm: 118 mm
• Ogniskowa 560–590 mm: 116 mm
• Ogniskowa 600–690 mm: 113 mm
• Ogniskowa 700–800 mm: 111 mm
• Ogniskowa od 800 mm: 108 mm

W zestawie znajduje się zestaw tulei zapewniający odstęp 53 mm. Aby dobrać odpowiednie tuleje dodatkowe do swojego teleskopu, należy podać odległość montażową aparatu oraz grubość pierścienia T2.

Przykład:

W przypadku teleskopu o ogniskowej 480 mm odległość od matrycy za spłaszczaczem musi wynosić 123 mm. Używasz aparatu EOS o odległości między obiektywem a matrycą wynoszącej 44 mm oraz pierścienia T2 o grubości 9 mm. W tym przypadku odległość matrycy od dostępnej tulei wyniosłaby 53 mm + 9 mm + 44 mm = 106 mm. Brakuje jeszcze 17 mm.

Odpowiednie tuleje, które pozwalają wyrównać pozostałą różnicę wynoszącą 17 mm, można znaleźć tutaj.

Jeśli tuleje nie pasują co do milimetra, nie ma w tym nic złego, ponieważ dopuszczalne odchylenie wynoszące ±4 mm jest jeszcze akceptowalne.

Ogniskowa tylna wynosząca ponad 10 cm pozwala na zastosowanie prowadnicy pozaosiowej. Dobrze dostrojona i niedroga jest prowadnica pozaosiowa firmy Omegon.

Jeśli używają Państwo spłaszczacza z różnymi refraktorami, adapter Omegon – wysuwany okular z ogniskową ślimakową 2'' – stanowi idealne uzupełnienie. Dzięki niemu odległość można elastycznie regulować z dokładnością do milimetra. Długość konstrukcyjna wysuwanego ogniskowania ślimakowego Omegon Helical 2'' jest optymalnie dopasowana. Nie są potrzebne żadne dodatkowe tuleje! Należy jednak zwrócić uwagę na gwint M48 z tyłu.
