Flattener (wypłaszczacz) to soczewka, która wypłaszcza pole obrazu, które jest nieco wykrzywione przez optykę główną. Ta krzywizna powoduje, że, na zdjęciach, gwiazdy przy krawędziach pola kadru są mniej ostre. Flattener, zwany także wypłaszczaczem pola, koryguje ten efekt. Astrofotografowie mogą cieszyć się tym, że gwiazdy pozostają ostre aż do krawędzi kadru. Flattener jest montowany pomiędzy teleskopem a aparatem.
Właściwość reduktora (skrócenie długości ogniskowej) tego akcesorium optycznego umożliwia uzyskanie korzystniejszej światłosiły (przysłony). Wymagany czas ekspozycji staje się krótszy, a optyka "szybsza". Poza tym, zwiększa się pole widzenia, i dzięki temu można obserwować lub fotografować większe obiekty na niebie.

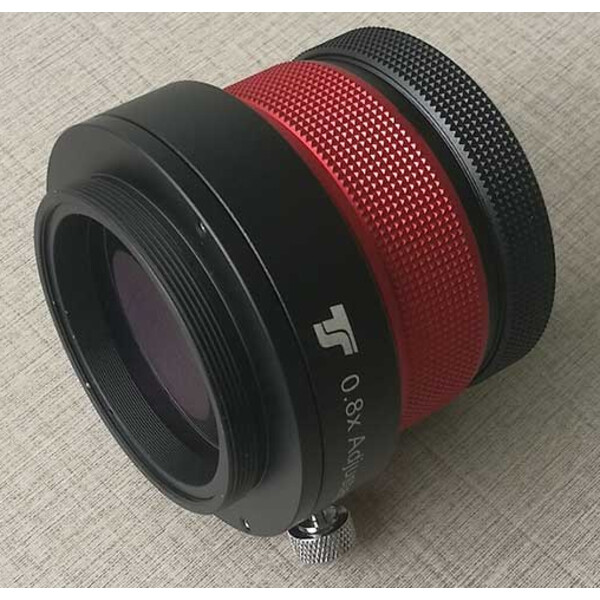

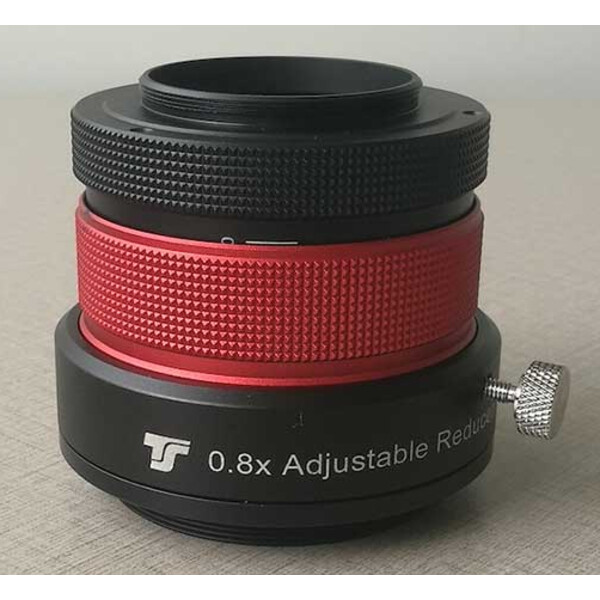

Istotną częścią korektora jest zintegrowana precyzyjna regulacja. Obracając radełkowany pierścień na korektorze, można regulować odległość od czujnika z dokładnością do ułamków milimetra. Gdy tylko osiągną Państwo żądaną odległość, należy ją zamocować za pomocą śruby zaciskowej. Pozwala to na określenie optymalnej odległości za pomocą zdjęć testowych z podłączonym aparatem fotograficznym, bez dodatkowych adapterów i pierścieni dostrajających. Aparat fotograficzny nie obraca się podczas precyzyjnej regulacji.

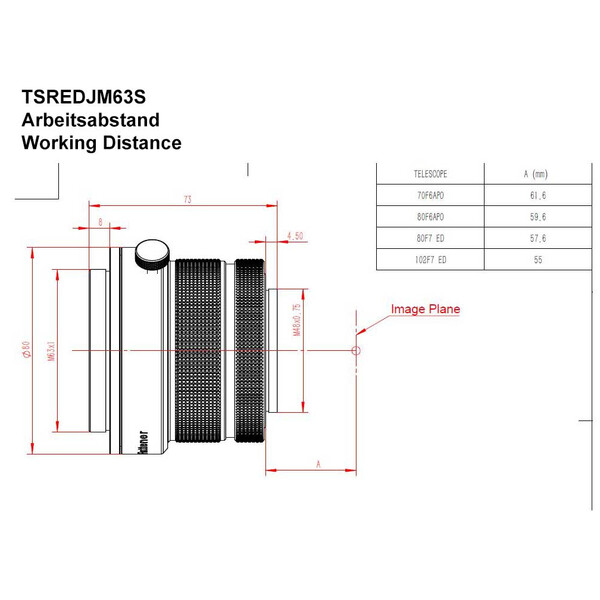

Zalecane są następujące ustawienia od najbardziej wewnętrznej pozycji regulacji do czujnika:
- Przysłona 102 mm / współczynnik ogniskowej f/7: 55 mm
- Przysłona 80 mm / współczynnik ogniskowej f/7: 57,6 mm
- Przysłona 80 mm / współczynnik ogniskowej f/6: 59,6 mm
- Przysłona 70 mm / współczynnik ogniskowej f/6: 61,6 mm
Konkretny przykład obliczeń dla następującego sprzętu:
- Teleskop: refraktor o aperturze 80 mm f/6, tj. ogniskowej 480 mm.
- Aparat fotograficzny: lustrzanka z odległością 55 mm od gwintu M48 do matrycy.
Procedura: Zgodnie z powyższą listą odległość robocza wynosi 59,6 mm. Proszę odjąć od tej wartości 55 mm (odległość od gwintu do matrycy). Pozostaje 4,6 mm.

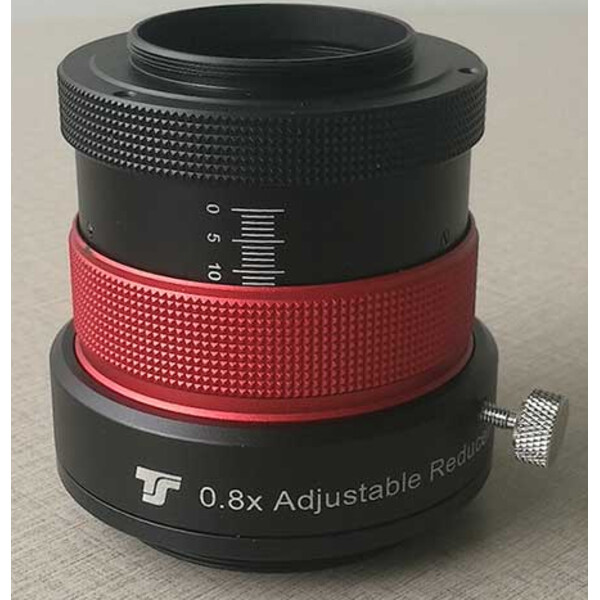

Proszę obrócić zmienną regulację o 4,6 mm na zewnątrz, co można łatwo wyregulować za pomocą oznaczeń odległości. Znajdują się Państwo teraz w optymalnej odległości i mogą rozpocząć fotografowanie.
TS Optics jest marką firmy Teleskop-Service.
