Mikroskop stereoskopowy zoom Nikon SMZ18, trino, 0.75x-13.5x, Plan APO1x, W.D.60mm, P-PS32
SMZ18
Obiektyw zmiennoogniskowy: SMZ18
Układ optyczny: Typ optyki równoległej (z zoomem), układ optyczny apochromatyczny
Zoom: Ręczny
Współczynnik powiększenia: 18:1
Zakres zoomu: 0,75-13,5x
Przysłona: Wbudowany korpus zoomu
Obiektywy NA, WD (mm): P2-SHR Plan Apo 1x: 0,15, 60, (opcjonalnie) P2-SHR Plan Apo 2x: 0,312, 20 (z pierścieniem korekcyjnym dla wody o głębokości od 0 do 3 mm), P2-SHR Plan Apo 1,6x: 0,25, 30 (opcjonalnie), P2-SHR Plan Apo 1x: 0,156, 60 (opcjonalnie, P2-SHR Plan Apo 0,5x 0,078, 71 (opcjonalnie)
Powiększenie całkowite: 3,75-270x (w zależności od użytego obiektywu)
Okulary (pole widzenia w mm): C-W 10x (22), opcjonalnie C-W 15x (16), C-W 20x (12,5), C-W 30x (7)
Tubusy (okular/port): P2-TERG 50 Trinocular Tilting Tube (100/0 : 50/50) Kąt nachylenia: 0-30 stopni, opcjonalnie P2-TERG 100 Trinocular Tilting Tube (100/0 : 0/100), P2-TL100 Trinocular Tube L (100/0 : 0/100) Kąt nachylenia: 0-15 stopni
Jednostka ustawiania ostrości (skok od punktu parafokalnego obiektywu): P2-FU Jednostka ustawiania ostrości (w górę 97 mm/w dół 5 mm)
Adapter mocowania ostrości/nosek: P2-FMDN Focus Mount (do statywów P-PS32/P-DSL32/P-DSF32), opcjonalnie adapter mocowania ostrości 2-FM, P2-RNI2 Intelligent Nosepiece (możliwość zamocowania 2 obiektywów)
Podstawy/statywy: P-PS32 statyw zwykły (tylko do SMZ18), P-DSL32 statyw z oświetleniem diaskopowym LED (wbudowany iluminator OCC) (tylko do SMZ18), P-DSF32 statyw z oświetleniem diaskopowym światłowodowym (tylko do SMZ18), P2-DBL Podstawa z oświetleniem diaskopowym LED (wbudowany oświetlacz OCC), P2-PB Podstawa zwykła, P2-DBF Podstawa z oświetleniem diaskopowym światłowodowym.
Stoły: opcjonalnie stół P-SXY64, stół przesuwny C-SSL, stół uchylny C-TRS
Dodatki do epifluorescencji: opcjonalnie 4 montowane kostki filtrów, wbudowana soczewka typu "fly-eye", P2-EFLM zmotoryzowany dodatek do epifluorescencji, P2-EFLI dodatek do epifluorescencji
Źródła światła do epifluorescencji: opcjonalnie HG Precentered Fiber Illuminator Intensilight C-HGFIE HG/C-HGFI HG (130 W)
Oświetlacze episkopowe: opcjonalnie P2-FIRL LED Ring Illumination Unit, do stosowania ze światłowodowym źródłem światła, P2-CI Coaxial Epi Illuminator, P2-FIR Ring Fiber Illumination Unit, C-FDF Flexible Double Arm Fiber Illumination Unit
Źródło światła episkopowego: opcjonalnie C-FLED2 LED Light Source for fiber illuminator
Metody obserwacji: jasne pole (opcjonalnie fluorescencja episkopowa, polaryzacja prosta (z prostym polaryzatorem P2-POL), ciemne pole (z modułem ciemnego pola P-DF LED), oświetlenie ukośne)
Waga (w przybliżeniu): 30 kg (konfiguracja z przystawką do fluorescencji episkopowej z trynokularową rurką uchylną, jednostką ogniskującą, inteligentnym noskiem, podstawą LED DIA i obiektywami 1x i 0,5x)
Pobór mocy (ok.): 10 W (konfiguracja z przystawką do fluorescencji Epi z trynokularową rurką uchylną, jednostką ogniskującą, inteligentnym noskiem i podstawą LED DIA)

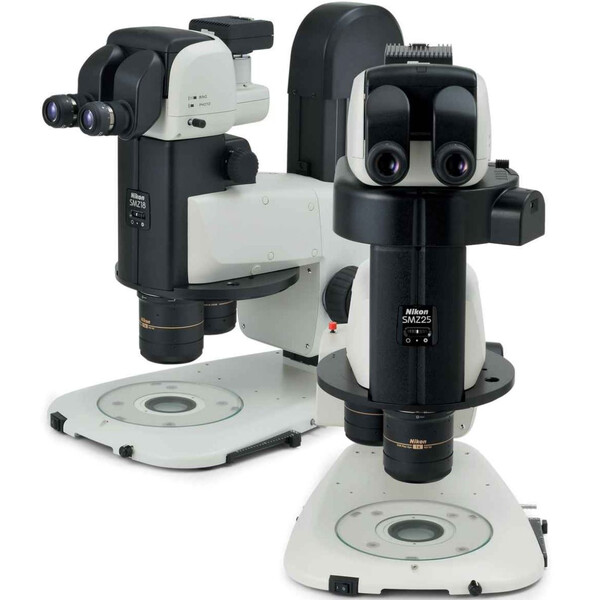

SMZ25/SMZ18
Przełomowa optyka mikroskopów stereo
Tradycyjne granice między dziedzinami nauki, takimi jak biologia molekularna i biologia rozwojowa, szybko zanikają, ponieważ naukowcy próbują połączyć wiedzę na poziomie molekularnym z wynikami badań nad komórkami, tkankami i organizmami
. Dziedziny takie jak biologia molekularna, biologia komórkowa, neurobiologia, embriologia, biologia rozwojowa i biologia systemowa mają rosnące zapotrzebowanie na systemy obrazowania obejmujące skalę przestrzenną od pojedynczych komórek do całych organizmów.
W odpowiedzi na te wymagania firma Nikon opracowała stereomikroskop, który oferuje duży współczynnik powiększenia 25: 1, wysoką rozdzielczość i wyjątkową zdolność przenoszenia fluorescencji.
Największy na świecie zakres zoomu umożliwia obrazowanie makro i mikro w wysokiej rozdzielczości
Innowacyjny system optyczny o nazwie Perfect Zoom System oferuje pierwszy na świecie współczynnik zoomu 25: 1 (zakres zoomu: 0,63x - 15,75x). Nawet przy obiektywie 1x SMZ25 rejestruje całe zwierciadło 35 mm, zapewniając jednocześnie mikroskopijne szczegóły.
System Nikon Perfect Zoom zapewnia nowy poziom wydajności obrazowania i wszechstronności
Przełom w konstrukcji mikroskopów stereoskopowych, system Perfect Zoom, dynamicznie zmienia odległość między dwiema osiami optycznymi przy zmianie współczynnika zoomu.
Ta zmiana odległości osi optycznej pozwala zmaksymalizować ilość światła wpadającego do układu optycznego przy każdym powiększeniu. Rezultatem jest bezkompromisowy, duży zakres zoomu, wysoka rozdzielczość w obu kierunkach widzenia
i minimalne aberracje w całym zakresie zoomu. Ponadto ten przełom w konstrukcji optycznej pozwala na umieszczenie wszystkich tych pożądanych cech w kompaktowym korpusie zoomu,
co zapewnia ergonomiczną konstrukcję instrumentu.
Niespotykana dotąd w mikroskopach stereoskopowych rozdzielczość
Soczewka obiektywu serii SHR Plan Apo zapewnia wysoką rozdzielczość 1100 LP/mm (wartość obserwowana, SHR Plan Apo 2x przy maksymalnym powiększeniu) i dostarcza doskonałe obrazy o naturalnych kolorach.
Auto Link Zoom (ALZ) wspiera płynne oglądanie w różnych skalach
ALZ automatycznie dostosowuje współczynnik powiększenia, aby zachować to samo pole widzenia podczas zmiany obiektywu. Funkcja ta umożliwia płynne przechodzenie między obrazowaniem całego organizmu przy małych powiększeniach a
szczegółowym obrazowaniem przy dużych powiększeniach.
Poprawiona jasność i równomierne oświetlenie w zakresie małych powiększeń
Seria SMZ25 to pierwsze na świecie lupy stereo wykorzystujące soczewkę typu "fly-eye" w nasadce do fluorescencji epifluorescencyjnej. Ta innowacyjna konstrukcja zapewnia jasne i równomierne oświetlenie nawet przy niskich powiększeniach,
co zapewnia bezkompromisową jednolitość jasności w całym polu widzenia.
Lepszy stosunek sygnału do szumu i krystalicznie czysty obraz fluorescencyjny dzięki ulepszonemu systemowi optycznemu
Nowy system optyczny firmy Nikon zapewnia radykalną poprawę stosunku sygnału do szumu nawet przy dużych powiększeniach. Ten ulepszony stosunek sygnału do szumu umożliwia
wykrywanie sygnałów o niskiej fluorescencji i zdarzeń światłoczułych, takich jak podział komórek, co jest trudne do osiągnięcia w przypadku tradycyjnych mikroskopów stereoskopowych.
Obiektyw zmiennoogniskowy ze znacznym ulepszeniem parametrów optycznych
Firmie Nikon udało się poprawić sygnał i zredukować szumy w obrazach fluorescencyjnych dzięki zastosowaniu soczewki o krótkiej długości fali i wysokiej transmisji.
W połączeniu z innowacyjną nasadką do fluorescencji epi, model SMZ18 / 25 wykrywa sygnał emisji lepiej niż tradycyjne mikroskopy stereoskopowe do fluorescencji.
Łatwe w obsłudze oświetlenie OCC
Nowa podstawa LED DIA z wbudowanym iluminatorem OCC generuje minimalną ilość ciepła, zużywa mało energii i jest trwała. Iluminator ten może poprawić kontrast nierównych powierzchni, takich jak np. zarodek.
Oświetlenie OCC można sterować za pomocą suwaka. Dzięki skalom na suwaku użytkownik może zapisać i odtworzyć żądane natężenie oświetlenia. Dodatkowo płytkę OCC można włożyć od przodu i od tyłu
do modułu oświetleniowego, co umożliwia oglądanie obrazów z różnym kierunkiem cieni.
Czym jest oświetlenie OCC?
Skrót OCC oznacza Oblique Coherence Contrast (OCC), czyli metodę oświetlenia ukośnego opracowaną przez firmę Nikon. W porównaniu z konwencjonalnym oświetleniem przechodzącym, które pada bezpośrednio od dołu,
oświetlenie OCC kieruje spójne światło pod kątem na próbki, kontrastując bezbarwne i przezroczyste struktury próbek.
Przyjazny dla użytkownika pilot zdalnego sterowania
Pilot zdalnego sterowania zapewnia łatwy dostęp do funkcji zoomu i ostrości i jest przystosowany zarówno dla osób prawo-, jak i leworęcznych. Pilot zdalnego sterowania zawiera monitor LCD z regulowanym podświetleniem,
który na pierwszy rzut oka dostarcza informacji o współczynniku powiększenia, obiektywie, kostce filtracyjnej i jasności LED-DIA.
Obrazowanie w osi dla obrazów cyfrowych
Łatwe przełączanie między pozycją stereo (widok stereoskopowy) a pozycją mono (na osi) podczas korzystania z inteligentnego noska P2-RNI2 poprzez proste przesunięcie soczewki obiektywu.
