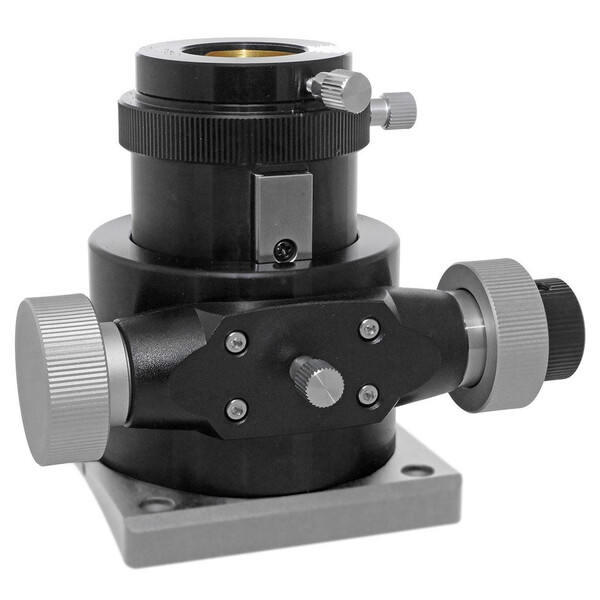

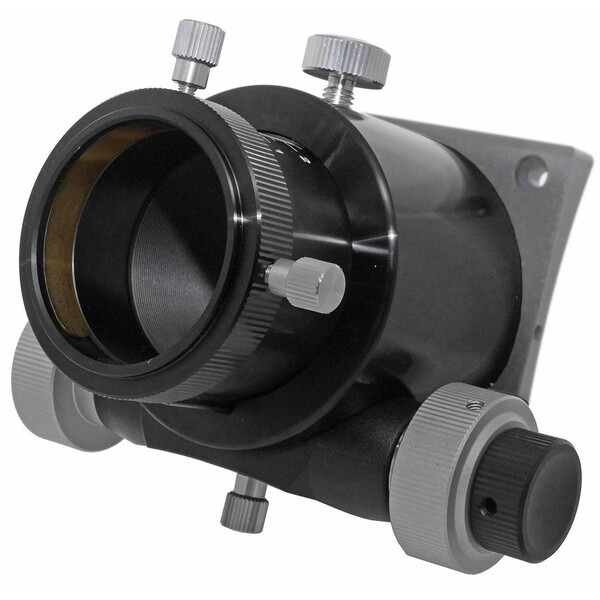

Wyciąg okularowy Monorail Newton 2"

Wyciąg okularowy montuje się w każdym teleskopie w pobliżu ogniska optyki zbierającej światło. Jak sama nazwa wskazuje, do wyciągu okularowego można włożyć okulary. W astrofotografii wyciągi okularowe służą do mocowania aparatów fotograficznych i ustawiania ich w ostrości. Dlatego też mówi się raczej o fokuserze niż o wyciągu okularowym.

Wyciąg okularowy Monorail (rozwinięta wersja wyciągu Crayforda)

Jak działa wyciąg okularowy Monorail i jaka jest jego przewaga nad wyciągami Crayforda:

Zamiast małych łożysk kulkowych, jak w wyciągach okularowych, solidna szyna ze stali nierdzewnej przejmuje łożyskowanie, a także boczne mocowanie.

Wada wyciągów okularowych z łożyskami kulkowymi: Małe łożyska kulkowe wyciągu okularowego Crayford są obciążone podczas zacisku. Ponadto, ponieważ śruba zaciskowa nie znajduje się dokładnie pomiędzy łożyskami kulkowymi, jedna para łożysk kulkowych jest poddawana większym naprężeniom. Rezultatem jest przechylenie i rozmazane gwiazdy w jednym rogu.

Zaletą systemu Monorail jest to, że szyna ze stali nierdzewnej, która jest na stałe połączona z rurą przedłużającą, przejmuje funkcję łożysk kulkowych. Nic nie może się przekręcić. Jedynie prowadzenie boczne jest nadal zapewniane przez łożyska kulkowe. Łożyska te ustalają jednak tylko pozycję boczną i nie muszą już przenosić żadnych obciążeń.

Rura przedłużająca jest mocowana na miejscu za pomocą śruby zaciskowej, która jest dokładnie wyśrodkowana na górze. Zapewnia to równomierne obciążenie całej konstrukcji. Zdecydowanie nie ma już skręcania, rura przedłużająca pozostaje w 100% w wyznaczonej pozycji.

Regulują Państwo jedynie tarcie (opór tarcia) za pomocą dolnej środkowej śruby.

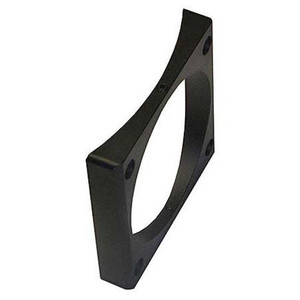

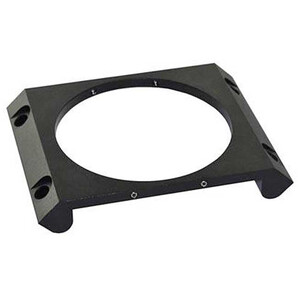

Teleskop łączy się za pomocą pierścienia o średnicy 78 mm, pasującego do podstaw, które można znaleźć w sekcji „Zalecane akcesoria”.
