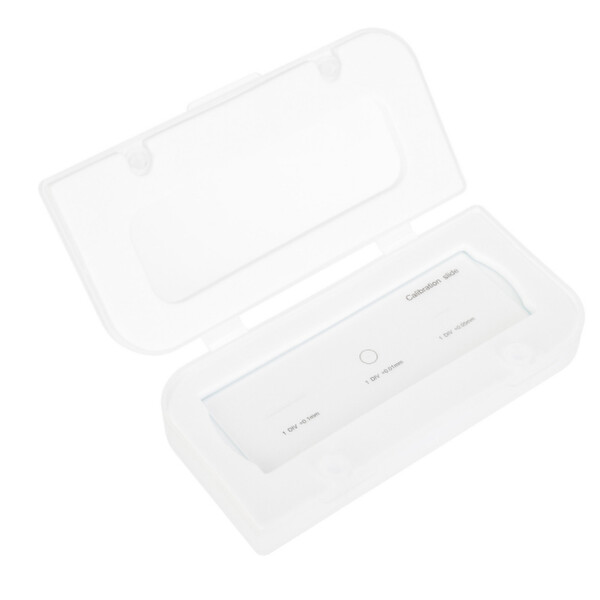

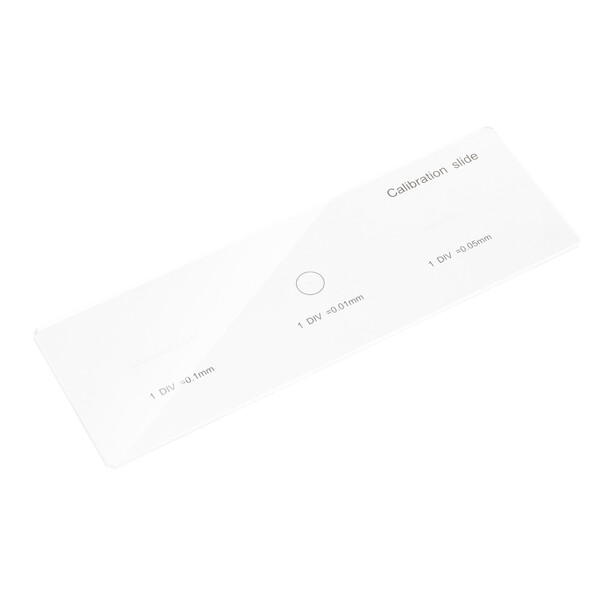

Szkiełko mikroskopowe nadaje się do mikroskopów wszystkich marek. Wykonane jest ze szkła optycznego i ma standardowe wymiary.

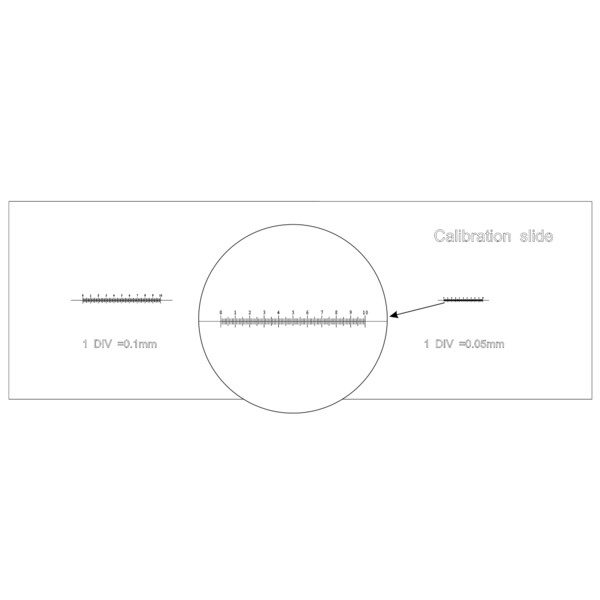

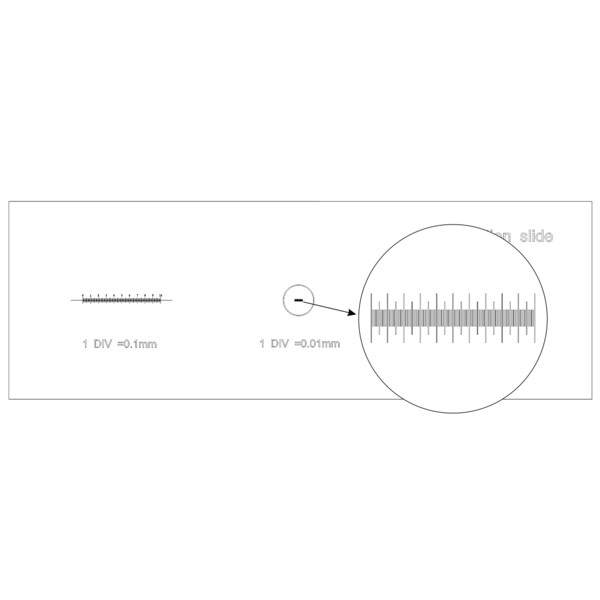

Na szkiełku mikroskopowym umieszczono trzy skale mikrometryczne o podziałce 0,1 mm, 0,01 mm i 0,05 mm.
Szkiełko kalibracyjne jest niezbędne do poprawy dokładności pomiarów podczas korzystania z oprogramowania do obsługi kamery. Kalibrowanie odbywa się indywidualnie dla każdego obiektywu.
Sposób użycia szkiełka kalibracyjnego:
- Przymocować szkiełko do stolika przedmiotowego mikroskopu.
- Obróć rewolwer, aby wybrać żądany obiektyw.
- Proszę zrobić zdjęcie szkiełka.
- W programie do analizy obrazu wybierz tryb kalibracji, wskaż myszką maksymalną widoczną odległość, a następnie wprowadź wynikową wartość w jednostkach rzeczywistych.
- Wprowadź nazwę kalibrowania i sprawdź wartości.
- Jeśli wszystko zostało wykonane poprawnie, program zapamiętuje współczynnik korekcji i w przyszłości samodzielnie przelicza wartości na żądane jednostki miary.
Kalibrowanie oprogramowania do analizy obrazu
Kalibrowanie przeprowadza się indywidualnie dla każdego obiektywu używanego do obserwacji. Szkiełko kalibracyjne służy do określenia współczynnika kalibracji dla oprogramowania do analizy obrazu.
- Przymocować szkiełko kalibracyjne do stolika przedmiotowego mikroskopu.
- Proszę wybrać żądany obiektyw i ustawić maksymalną rozdzielczość kamery.
- Należy utworzyć kontrastowy obraz szkiełka na ekranie i zarejestrować obraz.
- W oprogramowaniu do analizy obrazu wybierz tryb „Kalibrowanie”.
- Kliknij myszką, aby określić maksymalną widoczną odległość między pierwszym a ostatnim podziałem skali.
- Wprowadź wynikową wielkość skali w jednostkach rzeczywistych do oprogramowania do analizy obrazu.
- Wprowadź nazwę kalibracji, podając aktualne powiększenie obiektywu.
- Sprawdź wynik: w trybie „Pomiar” zmierz kilka podziałek skali obiektu kalibracyjnego w jednostkach rzeczywistych.
- Oprogramowanie do analizy obrazu zapisuje współczynnik kalibracji pod wybraną nazwą. Następnie wyniki są automatycznie przeliczane na wybrane jednostki miary.
Kalibrowanie skali okularu
Kalibrowanie skali okularu przeprowadza się osobno dla każdego obiektywu używanego do obserwacji. Umieść szkiełko na stoliku przedmiotowym i ustaw mikroskop na skalę. Okular należy obracać w tubusie okularu, aż skale szkiełka i okularu będą ustawione równolegle do siebie.
- W przypadku stosowania obiektywów o małym powiększeniu należy obliczyć, ile podziałek skali okularu mieści się w skali szkiełka preparatu.
- W przypadku stosowania obiektywów o średnim i dużym powiększeniu należy obliczyć, ile podziałek szkiełka pasuje do skali okulara.
Obliczenia dla każdego obiektywu wykonuje się według następującego wzoru:
Е=ТL/A
gdzie:
- E – wartość podziału okulary
- Т – wartość podziału podana na szkiełku obiektywu (0,01 mm)
- L – liczba podziałek mikrometru szkiełka obiektowego
- А – liczba podziałek skali okularu.
Wynikowe wartości podziału skali okularu dla każdego obiektywu należy zapisać.
Podczas pomiaru obiektu należy najpierw policzyć liczbę podziałek skali okularu, które pokrywają obiekt. Wynik mnoży się przez wartość skali obliczoną wcześniej dla wybranego obiektywu. Wynikowa wartość jest rzeczywistym wymiarem obiektu.
