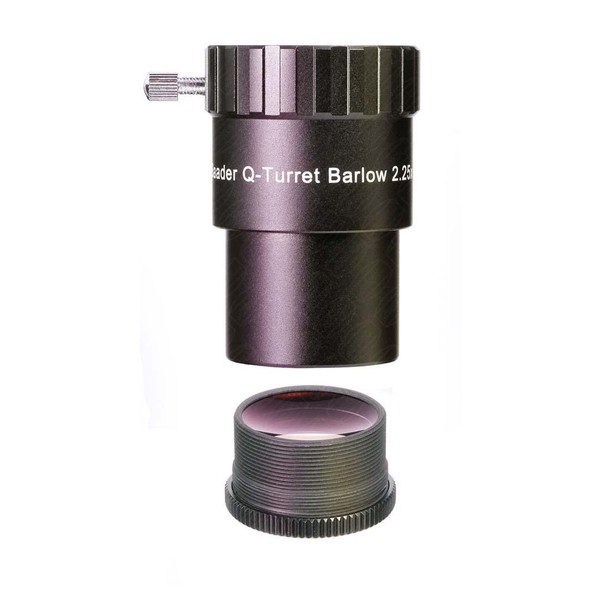

Dzięki soczewce Barlowa możesz zwiększyć ogniskową teleskopu i dostępne powiększenia. Soczewka Barlowa jest montowana pomiędzy teleskopem a okularem.
Wysokiej jakości soczewka Barlowa 2,25x wykonana ze specjalnego szkła ma rzadki współczynnik wydłużenia 2,25. Dzięki temu okulary zestawu Q-Turret nie mają podwójnych ogniskowych, a jeśli planują Państwo później fotografowanie planet za pomocą aparatu fotograficznego lub kamery wideo, uzyskają Państwo większe powiększenie niż w przypadku zwykłych soczewek barlow 2x i będą mogli lepiej wykorzystać rozdzielczość aparatu fotograficznego.
Soczewkę Barlowa można wkręcić do rewolweru okularowego Q-Turret lub połączyć ze wszystkimi okularami 1,25" za pomocą specjalnego adaptera dołączonego do zestawu. Wówczas zapewnia ona współczynnik powiększenia 2,25x. W ten sposób w rewolwerze okularowym Q-Turret uzyskuje się następujące ogniskowe: 2,7 mm, 4,5 mm, 8 mm i 14 mm.
Alternatywnie można ją również wkręcić bezpośrednio do okularu, zwiększając ogniskową teleskopu o współczynnik 1,3. Element Barlowa ma gwint zewnętrzny M28,5 (odpowiadający gwintowi filtra okularów 1,25"), a korpus obudowy ma gwint wewnętrzny M28,5. Współczynnik 1,3x osiąga się, gdy element Q-Barlow jest całkowicie wkręcony w tuleję o długości 24 mm okularu, którego przysłona polowa znajduje się 2 mm wewnątrz tulei. Odpowiada to konstrukcji okularów Classic Plössl/Ortho; w przypadku innych konstrukcji okularów współczynnik powiększenia może się nieznacznie różnić.
Uwaga: Po całkowitym wkręceniu element Barlow wystaje 13 mm do tulei 1,25". W okularach, w których elementy soczewkowe w tulei 1,25" nie pozwalają na wkręcenie Q-Barlowa, można go używać tylko w adapterze 1,25" o współczynniku 2,25x.
Zastosowanie w aparacie planetarnym: Soczewkę barlow 2,25x (tylko oprawkę soczewki) można wkręcić w każdy gwint filtra 1,25". W tym celu należy wyjąć część soczewkową z oprawką śrubową z pozostałej części obudowy. Bez całej oprawki okularowej soczewka Barlowa nie ma już współczynnika 2,25x (ze względu na skrócenie odległości między soczewkami a płaszczyzną obrazu), a „tylko” 1,3x (po całkowitym wkręceniu).
Być może oprawka soczewki nie da się wkręcić do oporu – wówczas współczynnik powiększenia wynosi około 1,5x.
Jeśli jednak tuleja wtykowa 1,25" aparatu fotograficznego ma wycięty gwint filtra M28,5, można zazwyczaj wkręcić soczewkę Barlowa całkowicie, a współczynnik powiększenia wynosi wtedy około 1,3x ze względu na krótką odległość obrazu. Ta właściwość nie jest przypadkowa, lecz stanowiła podstawową ideę konstrukcji. Przy powiększeniu 2,25x obraz o średnicy 25 mm jest pozbawiony winietowania, a przy współczynniku 1,3x w pełni oświetlony obraz ma średnicę 13 mm.
