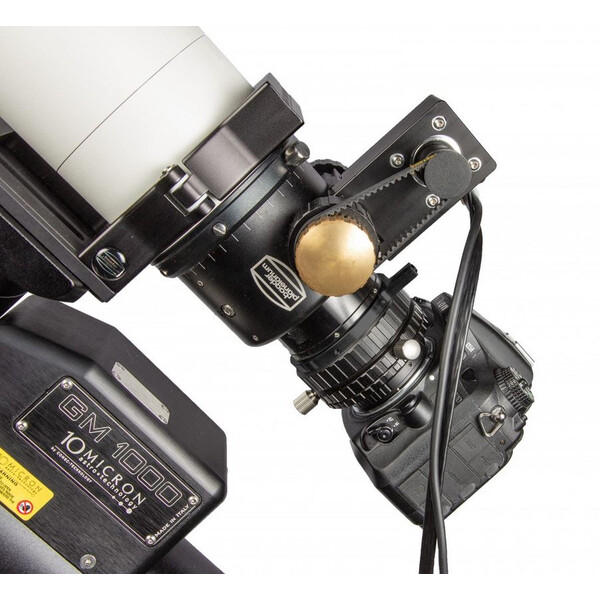

Napęd Steeldrive II umożliwia automatyczne ustawianie ostrości teleskopu za pomocą komputera, a także precyzyjne i bezdrganiowe ustawianie ostrości za pomocą przycisków pilota. Składa się z jednostki silnikowej, która jest połączona bez luzów za pomocą paska zębatego z mechanizmem precyzyjnym fokusa teleskopu, oraz z jednostki sterującej, która zawiera elektronikę i służy jednocześnie jako pilot.
Fokuser silnikowy Steeldrive II zawiera:

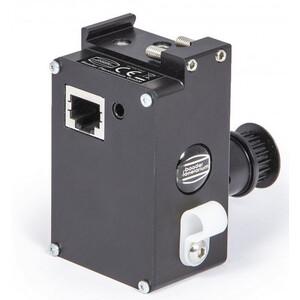

- jednostkę silnika z paskiem zębatym i kablem przyłączeniowym o długości 3 metrów, który można dostosować do wszystkich manualnych wyciągów okularowych Baader Steeltrack® i Diamond Steeltrack ®.
- magnetyczny uchwyt wydrukowany w technologii 3D do czujnika pozycji wyjściowej, który montuje się na wyciągu okularowym. Do manualnych wyciągów okularowych Baader Diamond Steeltrack® dostępny jest osobno metalowy pierścień magnetyczny.

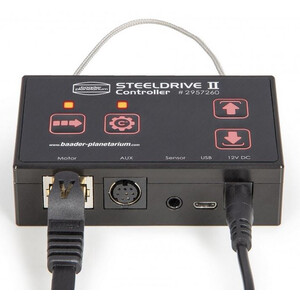

- sterownik Baader Steeldrive Mark II z intuicyjną obsługą i przyciskami do ręcznego sterowania, w tym kabel USB o długości 3 metrów
- czujnik temperatury z kablem (1 metr), obsługuje regulację ogrzewania osłony przeciwmgielnej
- zasilacz sieciowy 12 V/1,5 A, uniwersalny zasilacz do użytku w UE, Wielkiej Brytanii i USA
- taśmy rzepowe (opaski zaciskowe) do mocowania kabli bez naprężenia
- Oprogramowanie SteelGO i sterownik ASCOM do sterowania kilkoma motorycznymi fokuserami za pomocą komputera PC do pobrania
Wysoka precyzja ustawiania ostrości ciężkich ładunków: silnik krokowy o wysokim momencie obrotowym jest połączony bezpośrednio z fokuserem za pomocą paska zębatego. Eliminuje to luz (backlash), który byłby spowodowany przez przekładnię. SteelDrive może szybko i precyzyjnie przemieszczać ładunki o masie do 8 kilogramów. Rozdzielczość kroku wynosi około 2,5 mikrometra.
Intuicyjna obsługa ręczna umożliwia szybkie znalezienie ostrości i zapisanie pozycji ogniskowej. Służy do tego kilka trybów ruchu:
- W trybie normalnym fokuser porusza się tak długo, jak długo przytrzymywany jest przycisk kierunku.
- W trybie joggingu każde naciśnięcie przycisku powoduje pokonanie odległości skonfigurowanej w oprogramowaniu SteelGo (np. 0,1 mm).
- W trybie pojedynczego kroku każde naciśnięcie przycisku powoduje przesunięcie o najmniejszy możliwy krok (ok. 2,5 mikrometra).
Za pomocą pilota można również konfigurować ograniczenia, zapisywać i resetować znaną pozycję oraz włączać i wyłączać kompensację temperatury. Podświetlenie klawiatury i jasność diod LED stanu można regulować.
Bezdotykowy czujnik położenia wyjściowego: Zespół silnika SteelDrive jest wyposażony w bezdotykowy (niezużywający się) czujnik położenia wyjściowego. Czujnik jest aktywowany przez magnes, który można przymocować do ruchomej części fokusa. Umożliwia on powtarzalne i precyzyjne ustawianie zapamiętanych pozycji i służy również jako punkt odniesienia dla mechanicznego ogranicznika. W zestawie znajduje się prosty uchwyt do magnesu, który mocuje się do wyciągu okularowego. Do fokuserów Baader Diamond Steeltrack® można dokupić metalowy pierścień magnetyczny. SteelDrive może być jednak używany również bez czujnika pozycji wyjściowej, ponieważ pozycja absolutna jest w każdej chwili zapisywana w wewnętrznej pamięci nieulotnej. Nawet w przypadku awarii zasilania pozycja absolutna pozostaje zachowana, o ile fokuser nie zostanie przesunięty ręcznie.
Kompensacja temperatury: Można używać jednocześnie dwóch cyfrowych czujników temperatury. Po jednym można podłączyć do silnika i jednostki sterującej. Do automatycznej kompensacji temperatury można wybrać jeden czujnik lub użyć średniej temperatury obu czujników. W ten sposób kompensację można dostosować do lokalnych warunków (np. pomiar na zewnątrz i wewnątrz teleskopu). Współczynnik kompensacji temperatury jest obliczany za pomocą oprogramowania SteelGO i może być zapisany lokalnie w jednostce sterującej SteelDrive. Okres kompensacji i wartość progowa Delta-T również mogą być dostosowane. Dzięki temu kompensacja temperatury może być stosowana również w trybie autonomicznym (bez podłączonego komputera).
SteelDrive posiada wyjście 12 V/1 A PWM. Można je wykorzystać z opcjonalnym kablem adaptera do portu AUX kontrolera Steeldrive II do gniazda cinch dla popularnych podgrzewaczy (ogrzewanie osłon przeciwmgielnych) o mocy do 10 W. Moc można ustawić na stałe w oprogramowaniu SteelGO lub utrzymać temperaturę docelową w połączeniu z jednym z czujników temperatury. W ten sposób unika się niepotrzebnego wprowadzania ciepła do teleskopu, ponieważ odrośnik jest podgrzewany tylko nieznacznie powyżej punktu rosy. Można w ten sposób regulować nie tylko temperaturę odrośników, ale także bardzo dokładnie (+/-0,1 °C) temperaturę filtrów optycznych itp.
Wszystkie części wyprodukowane w Niemczech. Wszystkie części mechaniczne są frezowane z aluminium CNC. Płytki elektroniczne również zostały w całości zaprojektowane i wyprodukowane w Niemczech. Zastosowano wyłącznie wysokiej jakości komponenty elektroniczne. Płytki elektroniczne są dodatkowo pokryte lakierem ochronnym.
Niskie zużycie energii: prąd silnika jest automatycznie redukowany w stanie spoczynku. SteelDrive II zużywa wtedy około 0,7 W.
