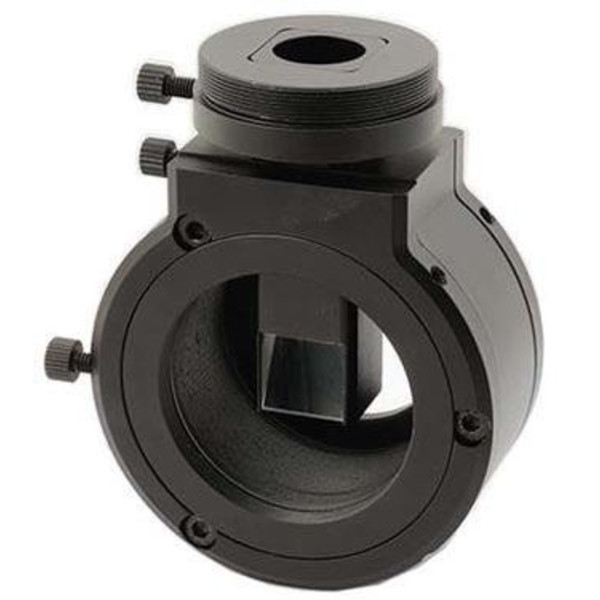

TS Flip Mirror i Off Axis Guiding System – z obrotem o 360°
- jedno z najbardziej wszechstronnych rozwiązań dla dwóch wyjść - do obserwacji i astrofotografii
- Swobodna regulacja dużego bocznego okienka

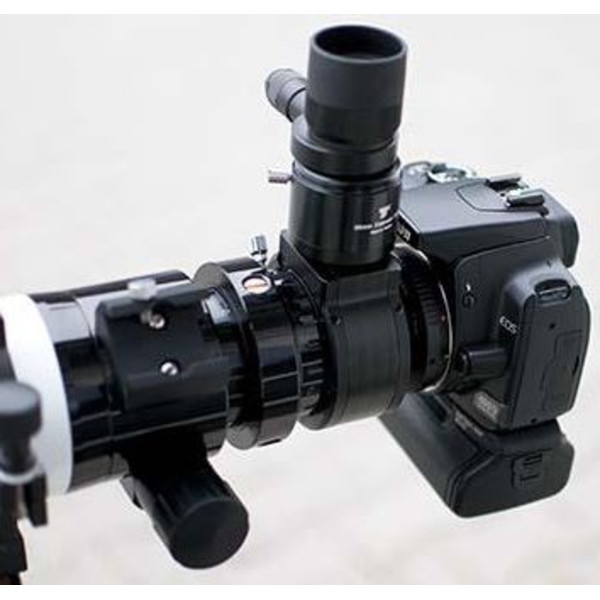

Zastosowanie jako lustro obrotowe: w tym przypadku nie podnosi się lustra obrotowego, lecz pryzmat jest dokładnie ustawiany na osi optycznej, gdy wymagany jest podgląd pod kątem 90°. W przypadku używania w pozycji prostej boczny wgląd wraz z pryzmatem jest po prostu przesuwany na zewnątrz, udostępniając w ten sposób pełny przepływ światła. Wyśrodkuj obiekt za pomocą bocznego wglądu, a następnie wysuń boczny wgląd dalej na zewnątrz i już możesz zobaczyć lub sfotografować cel w głównym ognisku.
Zastosowanie jako Off Axis Guider: boczny wgląd jest przesuwany tylko tak daleko, aby pryzmat obejmował krawędź otworu. W ten sposób do śledzenia wykorzystywane są gwiazdy znajdujące się na krawędzi, które nie są rejestrowane przez matrycę aparatu. Zastosowanie to jest odpowiednie dla czujników o średnicy do ok. 30 mm (APS-C). Lusterko obrotowe można również obracać o 360°, co ułatwia znalezienie gwiazdy przewodniej.
Lustro TS Flip Mirror zajmuje tylko 35,5 mm. Dzięki temu lustro Flip Mirror może być stosowane również w teleskopach o nieco mniejszej ogniskowej.

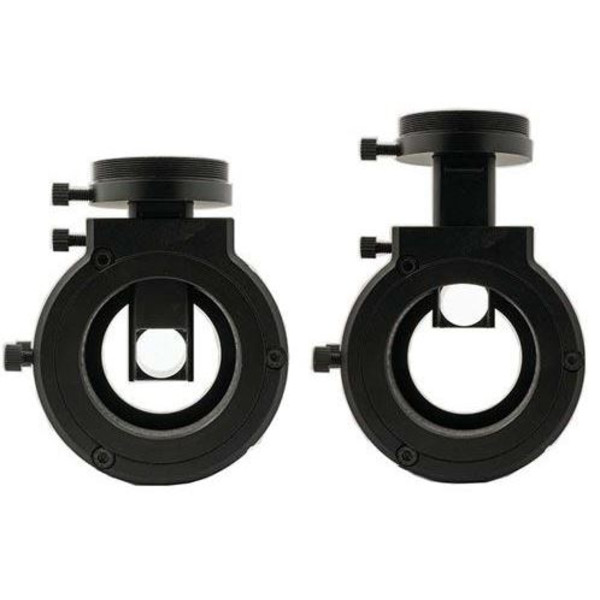

Wielokrotnie powlekana pryzmat odchyla światło pod kątem 90° – podobnie jak zwierciadło. Gdy boczny wgląd jest całkowicie schowany, pryzmat znajduje się na osi. Dzięki temu w bocznym wglądzie widoczny jest dokładnie ten obraz, który wcześniej był widoczny w linii wzroku (Planet, kratery księżycowe ...). Można więc dokładnie wycentrować cel. Następnie należy wysunąć boczny wizjer i już można ustawić główny ognisku, do którego podłączony jest np. aparat fotograficzny CCD.
Jeśli wysuną Państwo boczny wizjer tylko częściowo, pryzmat nadal może rejestrować światło, dzięki czemu można jednocześnie fotografować w głównym ognisku i obserwować przez boczny ognisku lub śledzić obiekt. W ten sposób mają Państwo pełen zakres funkcji off-axis-guidera.

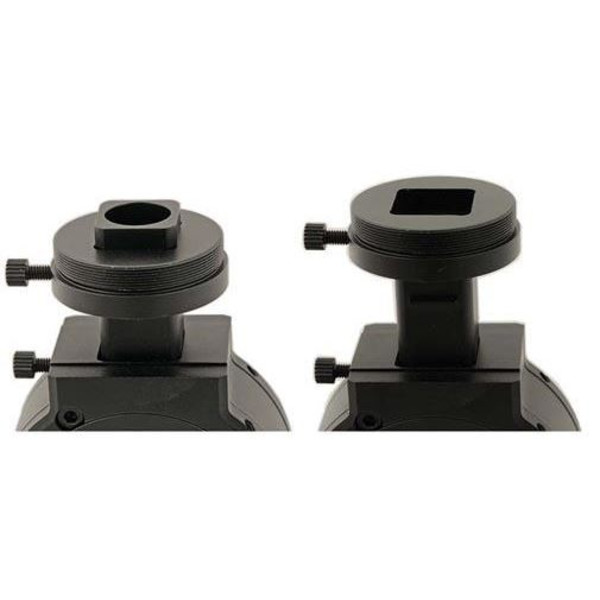

Zastosowanie jako lustro obrotowe, a także jako off-axis guider ma sens tylko wtedy, gdy można przełączać i widzieć ostry obraz w obu wyjściach. Należy więc dostosować ostrość bocznego podglądu do ostrości w głównym ognisku. Można to osiągnąć poprzez przesunięcie bocznego złącza.
- Gwint złącza po stronie lunety: M48x0,75 mm (gwint filtra 2") - gwint wewnętrzny ... obrotowy o 360°
- Gwint przyłącza po stronie aparatu: gwint T2 (M42x0,75) gwint zewnętrzny ... obrotowy o 360°
- Gwint przyłączeniowy bocznego podglądu: gwint T2 (M42x0,75) gwint zewnętrzny
