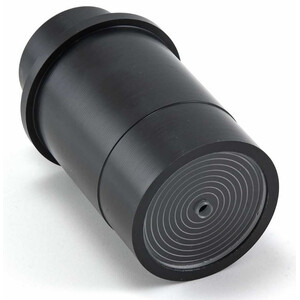

Kolimator laserowy HoTech -skolimuj teleskop wycentrowanym laserem
Wyobraź sobie: Obserwujesz przez teleskop, ale coś jest nie tak. O co chodzi? Dlaczego gwiazdy nie są idealnie ostre? Planeta Jowisz - tutaj także coś się nie zgadza - słaby kontrast. Niebo jest wprawdzie czyste, ale obserwacje to totalna udręka. Oczywiście, nasuwa się myśl, że teleskop nie jest dokładnie skolimowany. Musimy coś zrobić - skolimować ponownie teleskop - ale jak? Najprościej - przy pomocy lasera.
Laser, który się sam centruje
Wiele prostych kolimatorów laserowych ma skłonność do przechylania się w wyciągu okularowym. W takim przypadku kolimacja się nie powiedzie. Inaczej jest w przypadku kolimatora HoTech: dzięki samocentrującej się konstrukcji wykluczone zostało przechylanie się lasera. Nie potrzebujemy żadnych śrub, aby zamocować kolimator w wyciągu okularowym. Niektóre wyciągi okularowe wykazują delikatną tolerancję w średnicy. Także ten problem laser HoTech łatwo rozwiąże.
Możemy nawet skolimować teleskop zamocowany na montażu - równoległa pozycja lasera jest zawsze zapewniona.
- Z tarczą celowniczą 45°.

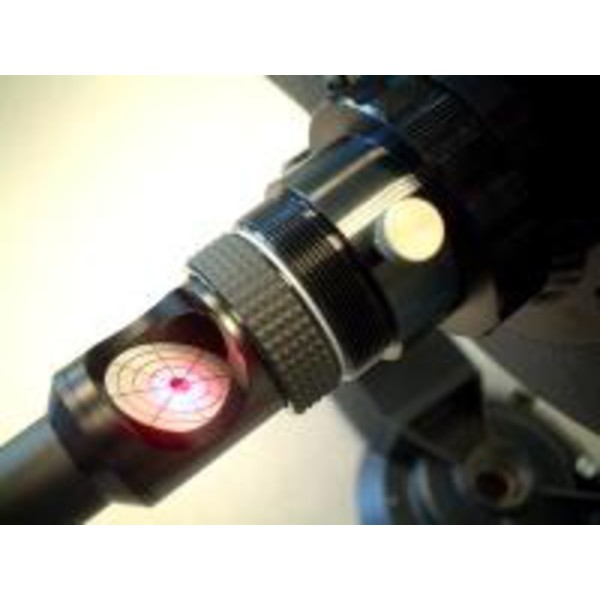

- Dzięki wbudowanej tarczy celowniczej 45° jedna osoba może w krótkim czasie przeprowadzić kolimację. Po tym, jak czerwony punkt lasera znajdzie się na znaczniku środka zwierciadła głównego, wiązka wraca znów do lasera.

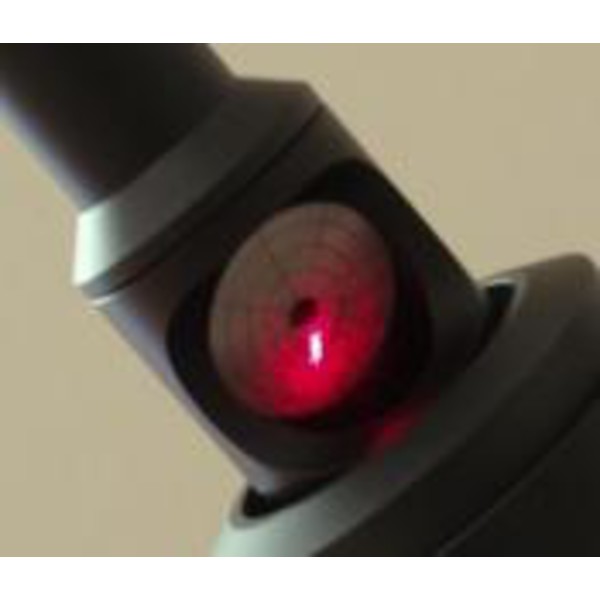

- Bardzo dokładna projekcja punktu odwzorowuje się na wygrawerowanej powierzchni przypominając cel. Teraz można już z łatwością ukończyć kolimację zwierciadła głównego.
Zalety w skrócie:
- precyzyjna kolimacja: samocentrujący się laser
- pozycja lasera jest stabilna, nie wykazuje przechyleń
- bardzo dokładny punkt lasera
- siatka 45° dla łatwej kolimacji
- wariant 2" jest dostarczany z adapterem 2", który także sam się centruje
- dostępny jako wariant 1,25" lub 2" (patrz oznaczenie produktu)
- trwałość: wydajna bateria 3V

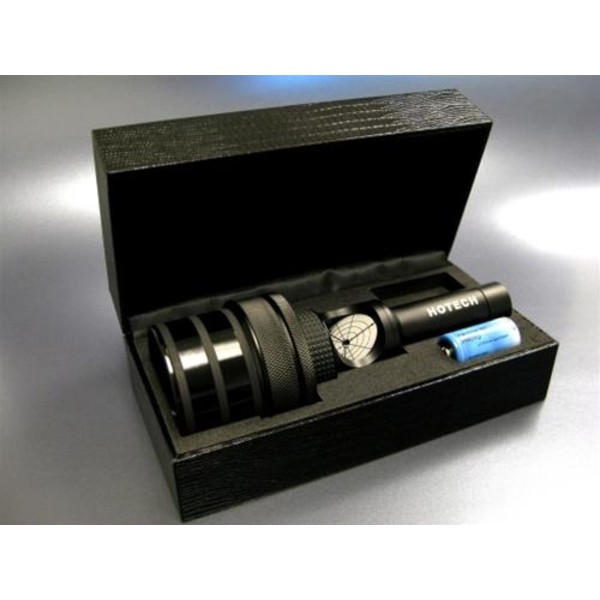

- solidne etui do przechowywania lasera
Krzyż nitek

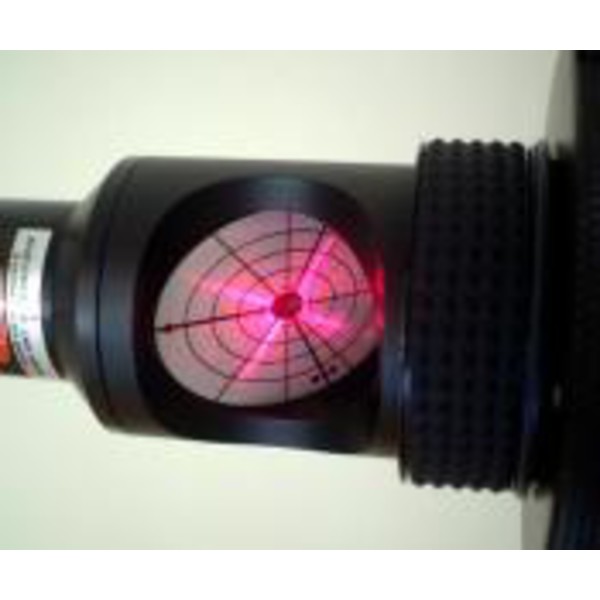

Laser HoTech posiada w tej wersji krzyż nitek. Jest on odwzorowywany na siatce celowniczej za pomocą punktu lasera. Jeśli punkt lasera znika z głównego otworu kolimatora, krzyż nitek zapewnia możliwość przeprowadzenia precyzyjnych korekt podczas kolimacji.

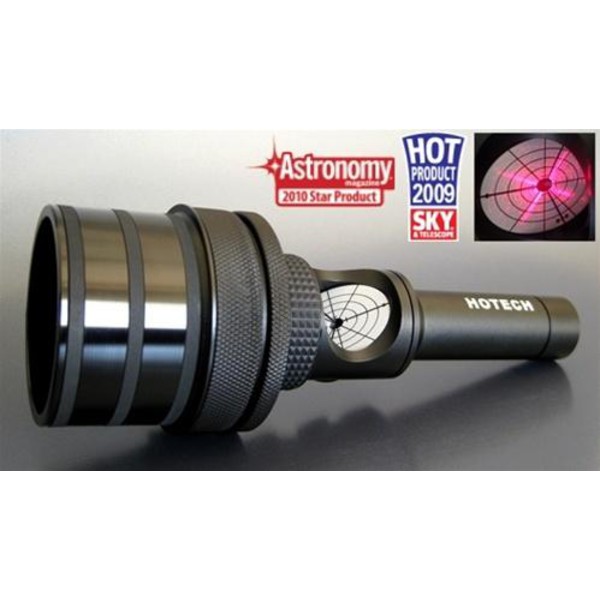

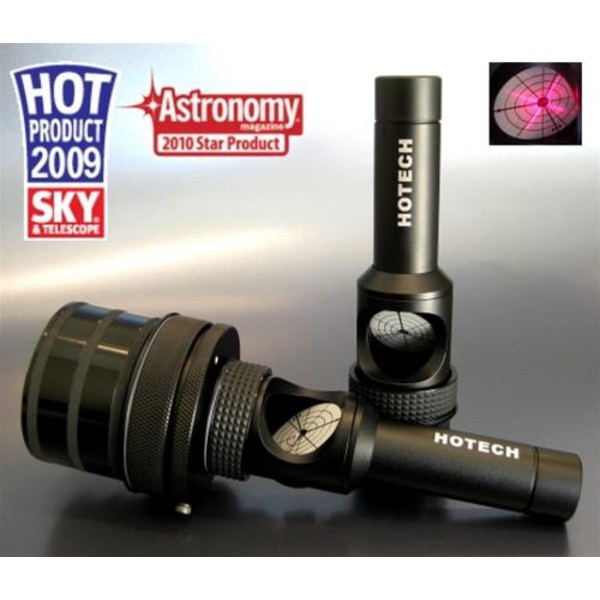

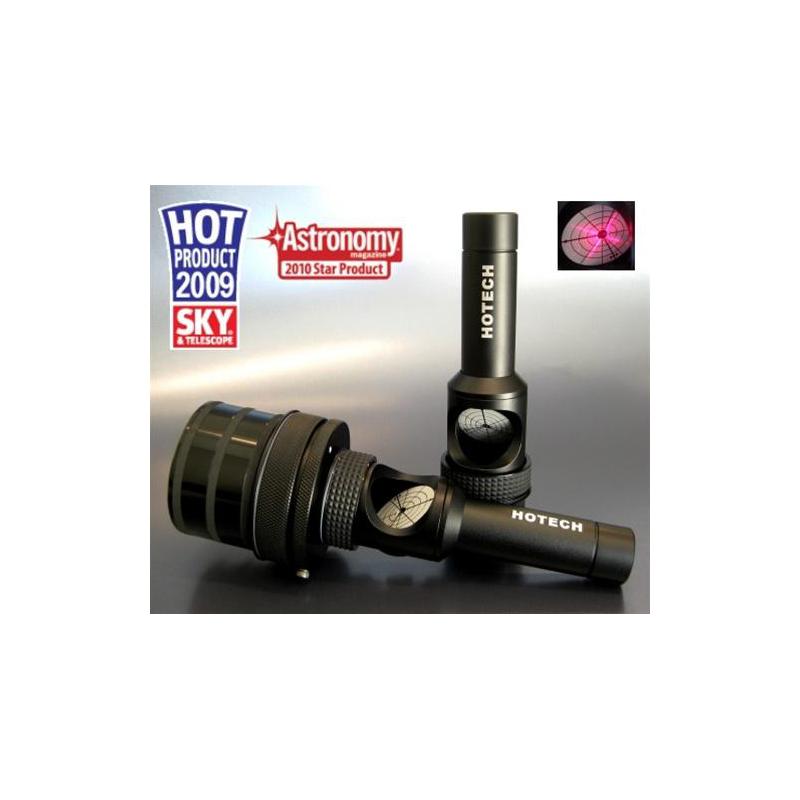

Kolimator laserowy HOTECH SCA
Adapter samocentrujący (SCA)
Kolimator laserowy HoTech różni się od wszystkich innych popularnych kolimatorów laserowych dzięki innowacyjnemu adapterowi samocentrującemu (SCA). Mechanizm ten umożliwia precyzyjne i POWTARZALNE mocowanie we wszystkich popularnych manualnych wyciągach okularowych 1,25" i 2", dzięki czemu zawsze uzyskuje się dokładną kolimację. Wszystkie kolimatory laserowe dostępne na rynku mają podstawowy problem, jakim jest luz w adapterze kolimatora w wyciągu okularowym. Problem ten jest powszechny wśród astronomów amatorów i często dyskutowany, gdy chodzi o jak najdokładniejszą kolimację, ale do tej pory nie było na rynku żadnego zadowalającego rozwiązania. Bez względu na to, jak precyzyjne są tolerancje wyciągu i kolimatora, do zamocowania zawsze potrzebna jest niewielka luz. Po włożeniu kolimatora ta szczelina staje się problemem. Kolimator laserowy mocuje się za pomocą kilku śrub radełkowanych lub pierścienia zaciskowego. Obie metody powodują bardzo poważne problemy, a mianowicie niekonsekwentne dopasowanie spowodowane przesunięciem osiowym lub przechyleniem kolimatora względem osi optycznej. Samocentrujący adapter eliminuje luz w manualnym wyciągu okularowym poprzez liniowe ściskanie wbudowanych pierścieni gumowych. W ten sposób zwiększa się średnica pierścieni i zamyka szczelina. Ponieważ wszystkie pierścienie rozprężne rozszerzają się równomiernie promieniowo poprzez ściskanie, kolimator laserowy jest automatycznie centrowany w rurze wyciągu. A co najważniejsze: kolimator laserowy SCA można zamontować na stałe w manualnym wyciągu okularowym, aby zapewnić powtarzalną instalację z dokładną kolimacją.
W sumie adapter SCA spełnia trzy ważne funkcje. Po pierwsze, pierścienie rozprężne mogą kompensować tolerancje produkcyjne prawie wszystkich manualnych wyciągów okularowych. Po drugie, laser jest dokładnie wycentrowany w wyciągu. Po trzecie, posiada dwa równomiernie rozmieszczone okrągłe styki po wewnętrznej stronie tubusu, które chronią laser przed przechyleniem i utrzymują go zawsze równolegle do rury wyciągu. Po wyeliminowaniu niepewności związanej z luzem można zawsze szybko i precyzyjnie kolimować teleskop.
Problemy typowych kolimatorów:
- Szczelina spowodowana śrubami radełkowanymi
- Dopasowanie za pomocą pierścienia zaciskowego
Problemy rozwiązane dzięki technologii SCA
- SCA eliminuje luz w rurze wysuwnej:
Wszystkie manualne wyciągi okularowe mają tolerancje wynikające z procesu produkcji. Ponadto do zamocowania różnych okularów i adapterów potrzebna jest większa średnica. W przypadku włożenia zwykłego kolimatora laserowego szczelina między rurą wysuwaną może spowodować przechylenie. Gumowe pierścienie rozprężne SCA rozszerzają się promieniowo i zamykają każdą szczelinę. Dzięki temu kolimator jest stabilnie osadzony w rurze wysuwanej, co umożliwia dokładny i powtarzalny montaż. - SCA utrzymuje laser idealnie równolegle do wyciągu okularowego:
Opatentowane pierścienie rozprężne zapewniają stabilne, równomierne mocowanie na całej powierzchni wewnętrznej rury wysuwanej, utrzymując laser idealnie równolegle, co skutecznie eliminuje błędy, takie jak przesunięcia lub przechylenia, które występują w przypadku konwencjonalnych metod adaptacji. - SCA eliminuje luźne mocowanie za pomocą śrub radełkowanych lub pierścienia zaciskowego
Jeśli instrument jest mocowany za pomocą śrub radełkowanych, oś optyczna ulega przesunięciu. Czasami w przypadku źle wykonanych pierścieni zaciskowych może wystąpić niestabilne przechylenie spowodowane dużymi tolerancjami produkcyjnymi między pierścieniem zaciskowym, rowkiem i śrubą ustalającą w rurze wysuwnej. SCA automatycznie dostosowuje kolimator bez śrub radełkowanych lub pierścienia zaciskowego. - SCA radzi sobie z niedokładnościami w rurze wysuwanej:
Niewielkie błędy w rurze wysuwanej, takie jak rysy, zadrapania i nierówne grzbiety, są bez problemu kompensowane przez gumowe pierścienie rozprężne, a kolimator jest idealnie wycentrowany. Działa to również w przypadku, gdy rura wysuwana nie jest idealnie okrągła. Konstrukcja z metalowym zaciskiem nie będzie w stanie dopasować się do zdeformowanego kształtu rury wyciągowej i jednocześnie zapewnić stabilnego dopasowania.
Dalsze właściwości kolimatora laserowego SCA:

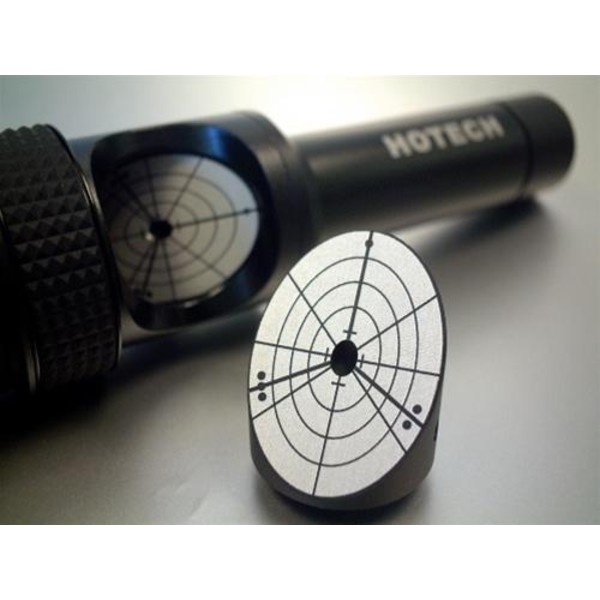

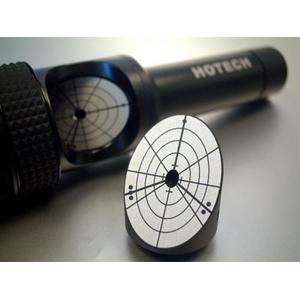

- Grawerowana laserowo tarcza celownicza nachylona pod kątem 45
Tarcza celownicza pokazuje odbity punkt lasera i zapewnia wyraźny punkt odniesienia podczas regulacji. Umożliwia to wyrównanie zwierciadła głównego na dolnym końcu teleskopu bez konieczności patrzenia do manualnego wyciągu okularowego podczas regulacji. Bez tarczy celowniczej nachylonej pod kątem 45 stopni nie będzie to możliwe. Zapobiega to utracie orientacji i pozwala śledzić regulacje w czasie rzeczywistym. Dzięki temu regulacja jest łatwiejsza i szybsza, dlatego tarcza celownicza jest standardowym elementem wyposażenia wszystkich produktów HoTech. Nie trzeba za to dodatkowo płacić! Ponadto tarcza celownicza jest grawerowana laserowo, dzięki czemu jest znacznie trwalsza niż jej drukowane lub naklejane odpowiedniki i można ją łatwo czyścić. W końcu płacą Państwo za precyzyjny instrument, który musi być bardzo dobrze wykonany.
- Najdokładniejszy, wyświetlany punkt laserowy
Utrzymanie jak najdokładniejszego punktu laserowego jest kluczem do precyzyjnej kolimacji. Jeśli przyjrzycie się Państwo bliżej wielu produktom dostępnym na rynku, zauważycie, że większość punktów laserowych jest raczej duża i nieostra. Oznacza to, że próbując wycentrować punkt, zawsze musicie Państwo zgadywać; należy wycentrować nie tylko punkt laserowy na tarczy, ale także sam punkt. Nie ma to większego sensu, biorąc pod uwagę podstawową zasadę działania kolimowanego promienia laserowego, który po odbiciu od lustra głównego i lustra wtórnego powinien pozostać drobnym punktem. Wielu producentów kolimatorów laserowych nie produkuje laserów samodzielnie, tylko stosuje standardowe lasery. Podczas projektowania tych laserów nie uwzględniono oczywiście dokładnie, do czego będą one używane i jakie właściwości są w tym przypadku ważne. HoTech ma już ponad 10-letnie doświadczenie w opracowywaniu modułów laserowych do różnych zastosowań, więc dokładnie wiemy, co musi umieć laser, aby precyzyjnie wyregulować teleskop. Optymalizujemy naszą wiązkę laserową tak, aby przy odległości roboczej wymaganej do kolimacji teleskopu miała minimalną rozpiętość, umożliwiając w ten sposób precyzyjną regulację.
- Dostępny opatentowany kolimator z krzyżem nitkowym
Dzięki naszemu opatentowanemu kolimatorowi krzyżowemu użytkownicy mogą w bardzo prosty sposób wycentrować laser na lustrze głównym lub wtórnym podczas końcowej kolimacji. Wersja z krzyżem posiada ten sam precyzyjny punkt laserowy, ale dodatkowo 4 dodatkowe linie laserowe. Ten „X” wokół punktu laserowego jest najbardziej intuicyjnym rozwiązaniem do wyrównania punktu laserowego w celu dokładnej regulacji. Podczas kolimacji zwierciadła pomocniczego znalezienie dokładnego środka za pomocą pojedynczego punktu laserowego bez oznaczenia jest raczej trudne, ale pomoże w tym laser z krzyżem nitowym. Podczas końcowej kolimacji zwierciadła głównego punkt laserowy często znika w centralnym otworze tarczy, co utrudnia szczególnie dokładne ustawienie punktu laserowego. Krzyż nitkowy wokół punktu laserowego umożliwia zatem idealną regulację zwierciadła głównego pomimo zniknięcia centralnego punktu laserowego. Jest to najlepszy sposób na osiągnięcie wyjątkowo dobrej kolimacji teleskopu przy stosunkowo niewielkim nakładzie pracy. Kliknij tutaj, aby uzyskać przegląd na YouTube.
- Wysokoprecyzyjna regulacja laserowa
Kolimator laserowy HoTech jest dokładnie wycentrowany i wyrównany, co jest absolutną koniecznością dla precyzyjnej kolimacji. Będziecie Państwo zaskoczeni, że wiele kolimatorów laserowych dostępnych na rynku nie spełnia tego wymogu. Powodem tego jest konstrukcja i zrozumienie samego produktu. Firma HoTech podczas opracowywania produktu uwzględniła wszystkie ważne parametry. Mechanizm ustawiania, konstrukcja mechaniczna i optyczna samego lasera są ważnymi elementami konstrukcyjnymi naszego produktu. Wielu producentów po prostu montuje seryjny laser w obudowie kolimatora. Jest to oczywiście bardzo opłacalne (dla sprzedawcy), ale powoduje wiele problemów. Często laser nie jest idealnie wyśrodkowany w obudowie, ma różne rozmiary i nie posiada mechanizmu ustawiania. W związku z tym laser nie jest dokładnie ustawiony na osi optycznej kolimatora i nie można go wyśrodkować w obudowie. Nawet w kolimatorach laserowych z mechanizmem ustawiania można uzyskać jedynie ustawienie równoległe do osi optycznej z przesunięciem względem środka. W ten sposób punkt lasera nie byłby wyśrodkowany nawet przy użyciu adaptera SCA, co prowadzi do astygmatyzmu w optyce teleskopu przy pozornie idealnym ustawieniu, podobnie jak w scenariuszu przedstawionym na rysunku 1. Kolimator laserowy HoTech nie ma tego problemu.
- Lekka konstrukcja z solidnych, frezowanych CNC elementów
Wielu producentów kolimatorów laserowych stwarza mylne wrażenie, że „duży i ciężki oznacza stabilny i wytrzymały”. W przeciwieństwie do nich firma HoTech z powodzeniem wyeliminowała zbędną masę z konstrukcji kolimatora, ponieważ rozumiemy, że dodatkowy ciężar teleskopu (szczególnie w przypadku teleskopów otwartych typu Newtona) może prowadzić do utraty równowagi i odkształcenia konstrukcji. Ponadto ciężkie instrumenty mają większą bezwładność podczas upadku, co zwiększa prawdopodobieństwo uszkodzenia wewnętrznego mechanizmu wyrównującego lasera. Dzięki temu lekka konstrukcja kolimatora laserowego przyczynia się również do poprawy i niezawodności precyzji ustawienia teleskopu. Oczywiście w naszym kolimatorze używamy wyłącznie lekkiego aluminium lotniczego, które jest frezowane CNC z minimalnymi tolerancjami, a następnie piaskowane i anodowane w celu ochrony przed wpływem czynników atmosferycznych. Nie poszliśmy na żadne kompromisy w kwestii trwałości i precyzji.
Dzięki zastosowaniu baterii CR123 3V jako źródła zasilania nasz kolimator laserowy ma ponad 65 godzin żywotności baterii. Dołączone baterie litowe CR123 3V mogą pracować bez problemów w niskich temperaturach i mają co najmniej 10 lat żywotności. Nie będą Państwo musieli martwić się o żywotność baterii.
Komercyjnie produkowane teleskopy SCT zawsze mają niewielkie wady optyczne i mechaniczne. Typową wadą jest niewspółosiowość lustra wtórnego, przez co padający stożek światła rzadko jest odbijany dokładnie pośrodku, nawet jeśli test na gwiazdach wskazuje idealną kolimację. Dodatkowo wypukłe lustro wtórne rozszerza punkt lasera i powiększa każdy błąd osiowy około pięciokrotnie. Oczekiwane odchylenie dla dobrze skolimowanego SCT powoduje, że promień lasera jest odbijany około 3 do 6 mm od środka. Aby wyrównać te optyczne i mechaniczne wady SCT, konieczne jest zastosowanie innego podejścia do kolimacji. Jeśli procedura ta zostanie starannie wykonana, można uzyskać dokładną kolimację nawet w teleskopie SCT. Standardowo laser musi być umieszczony w optycznym centrum teleskopu SCT. Dzięki technologii SCA luz i przechylenie w wyciągu okularowym są bezpośrednio eliminowane, a laser jest ustawiony na osi optycznej. W teleskopie SCT zwierciadło główne jest zamocowane na stałe, natomiast zwierciadło wtórne można ustawić równolegle do osi optycznej. Istnieje jednak jednorazowe przygotowanie, które należy wykonać podczas kolimacji teleskopu SCT: najpierw należy zainstalować kolimator i zaznaczyć położenie punktu lasera na siatce tarczy po skolimowaniu teleskopu za pomocą gwiazdy lub zgodnie z instrukcją producenta. Jeśli teraz chcą Państwo sprawdzić lub przywrócić kolimację podczas ponownego użycia, wystarczy ustawić wiązkę lasera za pomocą śrub kolimacyjnych na lustrze wtórnym w zaznaczonym położeniu. Wypukłe lustro wtórne rozszerza wiązkę lasera, dlatego do kolimacji teleskopu SCT lepiej nadaje się pojedynczy, cienki punkt laserowy niż krzyż nitkowy. Proszę spojrzeć na poniższe zdjęcia.
- Obiektyw z siatką dyfrakcyjną (DFG) w naszym kolimatorze laserowym SCA
Ponieważ nasz kolimator laserowy SCA jest już bardzo dokładny dzięki technologii SCA, cienkiemu punktowi laserowemu i zawartej tarczy celowniczej 45 stopni, nie jest potrzebny wzór DFG do regulacji zwierciadła głównego teleskopu Newtona. Wzór DFG służy tylko do zgrubnego ustawienia zwierciadła głównego. Użytkownik ustawia zwierciadło główne w odniesieniu do cienia zwierciadła wtórnego w wzorze DFG na ścianie i liczy punkty DFG wokół cienia, aby wycentrować zwierciadło. Metoda ta nie pozwala na uzyskanie dokładnego ustawienia, ponieważ odległość między dwoma punktami jest bardzo duża i może spowodować nawet wyraźne błędy regulacji w systemie. W ostatnim kroku regulacji użytkownik musi ponownie ustawić punkt lasera w punkcie wyjścia na tarczy 45 stopni. Nasza konstrukcja tarczy pozwala na bezpośrednie ustawienie zwierciadła głównego na dolnym końcu teleskopu bez konieczności ciągłego przesuwania się do wyciągu okularowego, aby spojrzeć na niego z góry. Nie ma więc żadnej zalety w stosowaniu soczewki DFG w połączeniu z naszym kolimatorem laserowym SCA.
