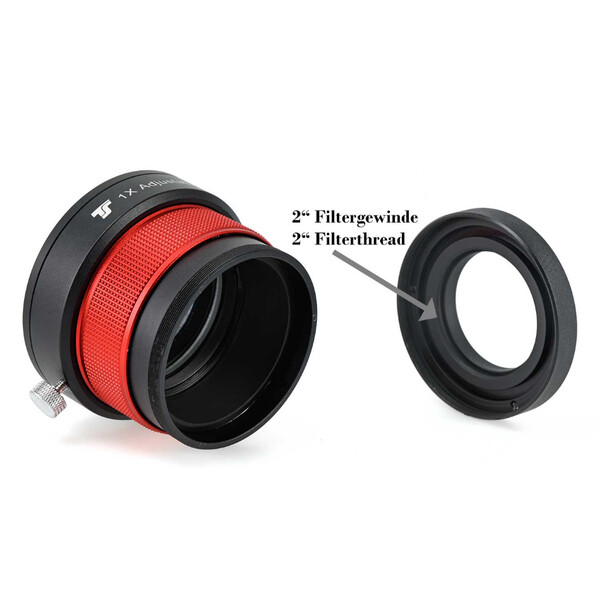

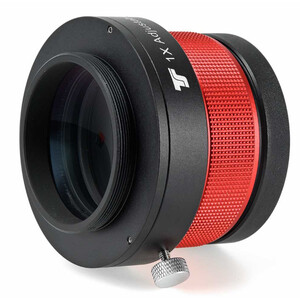

Flattener (wypłaszczacz) to soczewka, która wypłaszcza pole obrazu, które jest nieco wykrzywione przez optykę główną. Ta krzywizna powoduje, że, na zdjęciach, gwiazdy przy krawędziach pola kadru są mniej ostre. Flattener, zwany także wypłaszczaczem pola, koryguje ten efekt. Astrofotografowie mogą cieszyć się tym, że gwiazdy pozostają ostre aż do krawędzi kadru. Flattener jest montowany pomiędzy teleskopem a aparatem.
Pełnoklatkowy korektor do refraktorów o aperturze od 80 do 155 milimetrów.

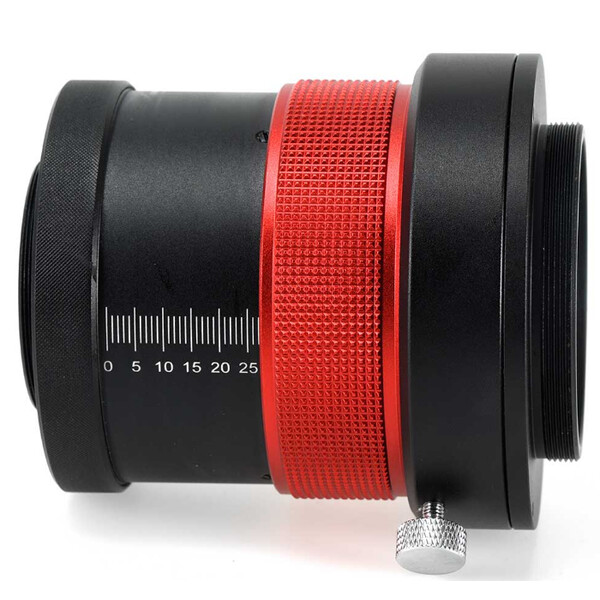

Istotnym elementem korektora jest zintegrowana regulacja precyzyjna. Obracając radełkowany pierścień na korektorze, można regulować odległość od czujnika z dokładnością do ułamków milimetra. Gdy tylko osiągną Państwo żądaną odległość, należy ją zamocować za pomocą śruby zaciskowej. Pozwala to na określenie optymalnej odległości za pomocą zdjęć testowych z podłączonym aparatem fotograficznym, bez dodatkowych adapterów i pierścieni dostrajających. Aparat fotograficzny nie obraca się podczas precyzyjnej regulacji.
Zalecane są następujące ustawienia od najbardziej wewnętrznej pozycji regulacji do czujnika:
- Przysłona 80 mm / współczynnik ogniskowej f/6 - 81,2 mm
- Przysłona 80 mm / współczynnik ogniskowej f/7 - 80,2 mm
- Przysłona 102 mm / współczynnik ogniskowej f/7 - 75,3 mm
- Przysłona 115 mm / współczynnik ogniskowej f/7 - 73,0 mm
- Przysłona 130 mm / współczynnik ogniskowej f/7 - 69,7 mm
- Przysłona 140 mm / współczynnik ogniskowej f/6,5 - 68,0 mm
- Przysłona 155 mm / współczynnik ogniskowej f/8 - 57,0 mm
Przykład obliczeniowy dla ustawienia odległości:
- Teleskop: Refraktor z przysłoną 130 mm f/7, tj. ogniskowa 910 mm.
- Aparat fotograficzny: lustrzanka z odległością 55 mm od gwintu M48 do matrycy.
Zgodnie z tabelą odległość robocza wynosi 69,7 mm. Proszę odjąć od tej wartości 55 mm (odległość od gwintu do matrycy). Pozostaje 14,7 mm. Proszę obrócić zmienną regulację o 14,7 mm na zewnątrz, co można łatwo wyregulować za pomocą oznaczeń odległości. Znajdują się Państwo teraz w optymalnej odległości i mogą rozpocząć fotografowanie.
TS Optics jest marką firmy Teleskop-Service.
