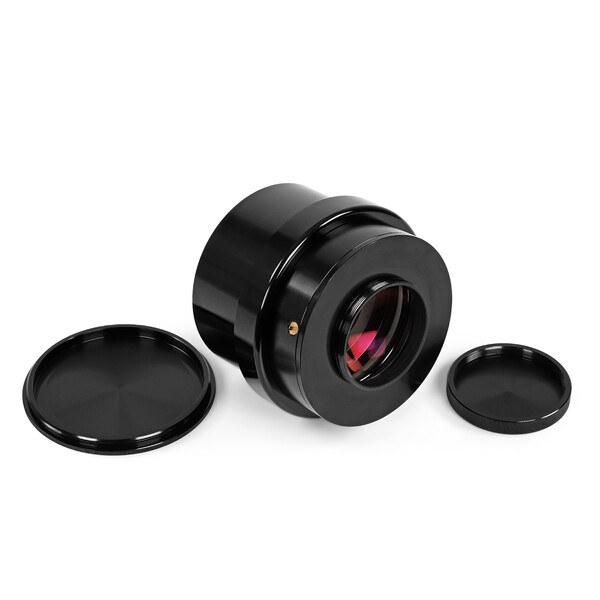

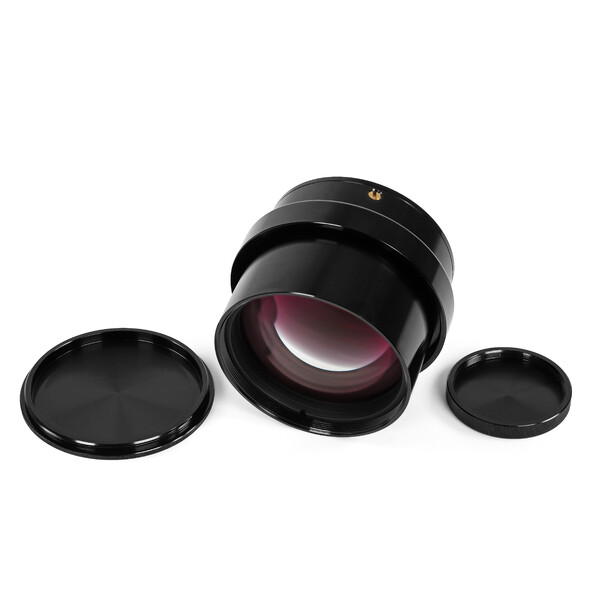

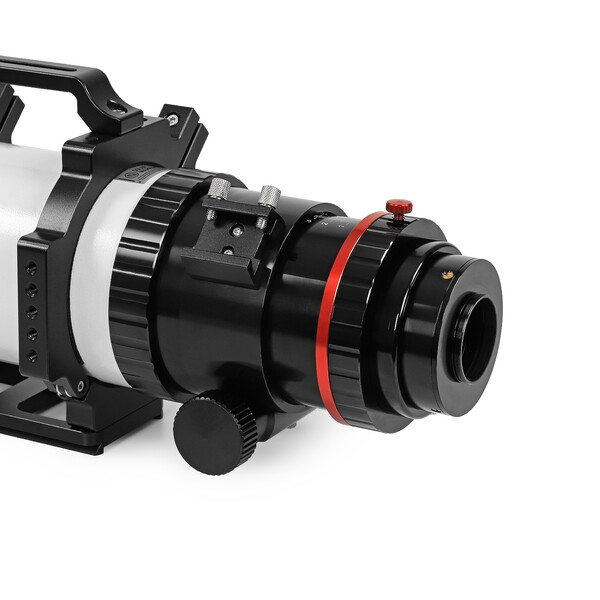

Reducer 0.7x dla 108/600 Kwintuplet APO

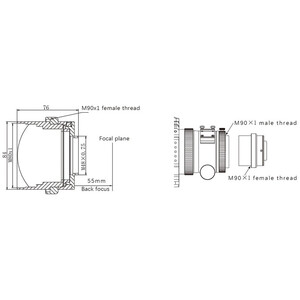

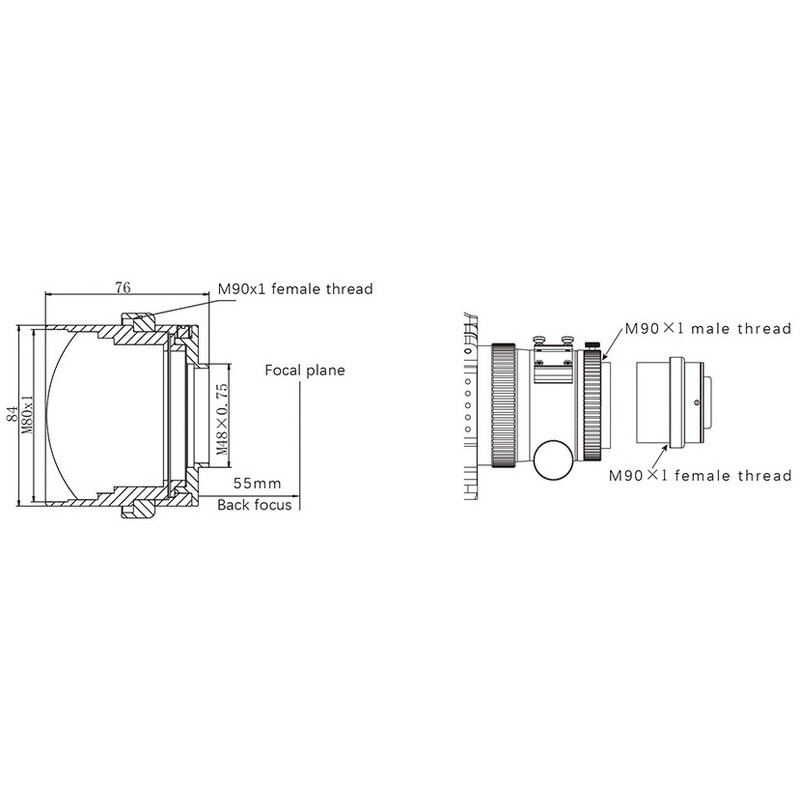

Rysunek wymiarowy zawiera gwinty przyłączeniowe reduktora:

Znajdują się one po stronie teleskopu:

• Gwint wewnętrzny M80x1 na mocowaniu pakietu obiektywów (proszę używać bardzo ostrożnie!)

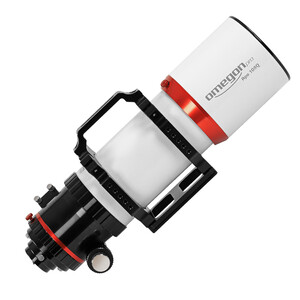

• Gwint wewnętrzny M90x1 na zewnątrz mocowania obiektywu - jest to standardowy gwint do połączenia z kamerą. Omegon Refraktor apochromatyczny Pro APO AP 108/600 Kwintuplet OTA

Po stronie kamery dostępny jest gwint zewnętrzny M48x0,75. Jego kołnierz ma długość optyczną 20,2 mm i można go obracać za pomocą trzech śrub dociskowych z brązu (M6).

Rysunek wymiarowy nie jest kompletny:

• Wewnątrz reduktora znajduje się gwint filtra M48x0,75. Jest on dostępny po całkowitym odkręceniu części po stronie kamery.
• Winietowanie czujników pełnoklatkowych można również zmniejszyć, jeśli część po stronie kamery jest odkręcona: Jest ona przykręcona do obiektywu za pomocą gwintu M78x1. Z tego gwintu uzyskuje się tylną ogniskową 75,2 mm. Odpowiednie adaptery można przykręcić do zewnętrznego gwintu M78 obiektywu.

(Benjamin Mirwald)
