Rodzina produktów ZEISS Axiocam
Kamery mikroskopowe różnią się od zwykłych aparatów cyfrowych przeznaczonych do fotografii lub zadań kontrolnych w przemyśle – pod wieloma względami są one zoptymalizowane pod kątem szczególnych wymagań zastosowań w nauce, badaniach i dokumentacji. A ponieważ każde zastosowanie ma swoje własne, szczególne wymagania, firma ZEISS oferuje szeroką gamę kamer cyfrowych do mikroskopów. Na przykład różne rozmiary pikseli determinują czułość kamery i rozdzielczość przestrzenną. Mniejsza liczba pikseli pozwala na uzyskanie wyższej częstotliwości obrazu, a większe czujniki pokrywają większe pola widzenia.

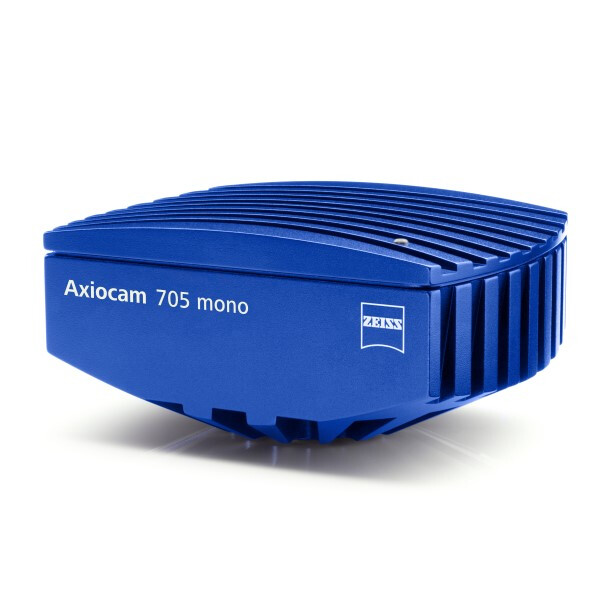

ZEISS Axiocam 705 mono R2 (426560-9061-000)
5-megapikselowa kamera mikroskopowa do obrazowania w wysokiej rozdzielczości i z dużą prędkością
Dzięki tej monochromatycznej kamerze CMOS o rozdzielczości 5 megapikseli można obrazować nawet najbardziej dynamiczne procesy zachodzące w próbce w postaci sekwencji fluorescencyjnych zdjęć poklatkowych. Otrzymuje się ponad 60 obrazów na sekundę przy pełnej rozdzielczości 5 megapikseli. Można też po prostu zmniejszyć liczbę pikseli, aby jeszcze bardziej przyspieszyć obrazowanie – do setek obrazów na sekundę. Wyzwalanie sprzętowe umożliwia precyzyjne synchronizowanie i niezwykle szybkie eksperymenty obrazowania wielowymiarowego. Dzięki aktywnemu chłodzeniu czujnika i niskiemu poziomowi szumów podczas odczytu ta kamera mikroskopowa doskonale nadaje się do mikroskopii fluorescencyjnej ciemnych i wrażliwych próbek. Aby zwiększyć czułość, Axiocam 705 wykorzystuje analogowe łączenie pikseli i wzmocnienie sygnału. Dzięki temu z łatwością radzi sobie nawet z najbardziej wymagającymi zastosowaniami w obrazowaniu fluorescencyjnym – maksymalna wydajność kwantowa do 72% i czułość spektralna od światła UV do NIR sprawiają, że jest to możliwe.
- Wysokowydajny aparat fotograficzny do mikroskopów wraz z oprogramowaniem sterującym 64-bitowym
- Interfejs USB 3.0 PCIe x1, kabel USB 3.0 o długości 3 m i szkło ochronne (szerokopasmowe, powlekane)
- Typ czujnika: SONY IMX250 Exmor CMOS, SONY Pregius GlobalShutter
- Monochromatyczna
- Liczba pikseli: 2464 (H) x 2056 (V) = 5,07 megapikseli
- Rozmiar pikseli: 3,45 µm x 3,45 µm
- Rozmiar czujnika: 8,5 mm x 7,1 mm, odpowiada 2/3" (przekątna 11,1 mm)
- Czułość spektralna: z szybą ochronną ok. 350 nm do ok. 1000 nm
- Pojemność pełnej studni: ok. 11 000 e przy wzmocnieniu 1x (typ.)
- Regulowane wzmocnienie sygnału: 1x, 2x, 4x, 8x, 16x
- Wybieralna rozdzielczość: współczynnik binningu H x V (1x1 do 5x5 cyfrowo) 2646 x 2056 1x1
- Rozdzielczość podstawowa 1232 x 1028 2x2 816 x 684 3x3 608 x 514 4x4 480 x 410 5x5 (przy 2x2 połączone analogowe i cyfrowe binning dla lepszej czułości) Współczynnik podpróbkowania H x V 2464 x 2056 1x1 1232 x 1028 2x2
- Częstotliwość obrazów na żywo: (ekspozycja 1 ms, ustawienie standardowe) H x V Częstotliwość obrazów (obrazy/s 2464 x 2056 30)
- Częstotliwość obrazów dla zdjęć seryjnych: (przy ekspozycji 1 ms, w zależności od konfiguracji oprogramowania i sprzętu komputerowego) H x V (ROI) Częstotliwość obrazów (obrazy/s) 2464 x 2056 60 1920 x 1080 115 1232 x 1028 173 (podpróbkowanie 2x2, pełne pole widzenia) 1024 x 1024 121 512 x 512 235 1920 x 256 436 Szum odczytu
- Pełna pojemność Dynamiczny zakres (wzmocnienie) 2,20 e (1x) 11 000 e 1:5000 1,74 e (2x) 5000 e 1:3100 1,48 e (4x) 2700 e 1:1800 1,29 e (8x) 1300 e 1:1300 1,15 e (16x) 690 e 1: 600 Tryb HDR Zakres dynamiczny 1:25 000
- Oprogramowanie wspomagające obsługę aparatu fotograficznego: ustawianie czasu naświetlania w trybie ciągłym, automatycznym lub ręcznym, regulowany tryb prześwietlenia i niedoświetlenia, opcjonalny pomiar punktowy lub powierzchniowy (pomiar punktowy)
- Odczyt części czujnika ("ROI"): dowolnie regulowany
- Cyfrowanie: 8, 12, 14 bitów / Pixel (8 z 14 bitów lub tryb kompresji)
- Prąd ciemny: <(><<)> 0,5 e/p/s przy temperaturze czujnika 18 °C
- Chłodzenie: stabilizacja temperatury na poziomie 18 °C (przy temperaturze otoczenia od 18 °C do 30 °C)
- Zakres czasu naświetlania: od 0,1 ms do 60 s
- Wyzwalacz sprzętowy: wejście wyzwalacza do sterowania czasem naświetlania, wyjście wyzwalacza dla czasu naświetlania, czasu odczytu i stanu gotowości wyzwalacza (wymagane dodatkowe akcesoria)
- Dioda LED stanu aparatu fotograficznego: oznaczona kolorami, z możliwością przyciemnienia
- Interfejs aparatu fotograficznego: USB 3.0 (opcjonalnie praca z USB 2.0 przy zmniejszonej częstotliwości obrazu)
- Interfejs optyczny: C-mount
- Głębokość penetracji dla obiektywów: maks. 5 mm
- Wymiary / waga: ok. 10,8 cm x 7,8 cm x 5,1 cm (2,3" x 3,2" x 2,4") / 580 g
- Obudowa: niebieskie anodowane aluminium, żebra chłodzące na pokrywie, standardowe gwintowane mocowanie fotograficzne 1/4"
- Certyfikaty: CE Zasilanie: USB 3.0 i USB 2.0, maks. pobór mocy 7 W
- Warunki otoczenia: od 5 °C do 35 °C, maks. 80% wilgotności względnej, bez kondensacji, wymagana swobodna cyrkulacja powietrza
- Obsługiwane systemy operacyjne: dla ZEN: Windows 10 x64
- Obsługiwane oprogramowanie użytkowe: ZEN 3.6 (wersja niebieska, poprawka 3.6.6) lub nowsza, ZEN core 3.5 (poprawka 3.5.4) lub nowsza
- Niezbędne oprogramowanie użytkowe jest dostępne w centrum pobierania ZEISS.
Zakres dostawy:
Aparat fotograficzny, kabel USB 3.0, zasilacz sieciowy, filtry blokujące promieniowanie podczerwone
